UST510-52B-FL-8RJ-2SATA
| Серия | UST |
| Пылевлагозащита | IP40 |
| Конструкция | Алюминий, сталь |
| Монтаж.DIN-рейка | да |
| Монтаж.Настенный | да |
| Охлаждение, тип | Пассивное (fanless) |
| Процессор, архитектура | 8/9 Gen Coffee Lake Refresh |
| Процессор, модель | Не установлен |
| Разъем процессора | Процессор несъемный |
| Chipset | Intel C246 |
| Тип оперативной памяти | DDR4-2666, 2 SODIMM, до 64 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 3 |
| Видеовыходы VGA | 1 |
| Видеовыходы HDMI | 2 |
| Общее количество портов Ethernet | 9 |
| Порты Gigabit Ethernet | 1 |
| Порты Gigabit Ethernet с функцией PoE | 8 |
| USB порты | 4 (USB 3.0) |
| USB порты, количество | 4 |
| USB порты, USB 3.0 | 4 |
| COM порты | 1 x RS-232/422/485 |
| COM порты, количество | 1 |
| COM порты, RS-232 | 1 |
| COM порты, RS-485 | 1 |
| COM порты, RS-422 | 1 |
| Дискретный ввод-вывод | 6 DI, 2 DO |
| Audio | Line-out, mic-in |
| Дисковая система | 2 x mSATA, 2 x SATA |
| Внешних отсеков 2.5'' | 2 |
| Слоты расширения Mini PCI Express | 2 |
| Слоты расширения M.2 | 2 |
| Питание, источник | Внешний |
| Питание, DC (V) | 24~110 |
| Поддерживаемые ОС | Windows 10 IoT, Linux |
| Отверстия для антенного гнезда | 4 |
| Рабочая температура, град. C | -20~60 |
| Габаритные размеры, мм | 240 x 210 x 82 |
| Вес, кг. | 4 |
| Производитель UST510-52B-FL-8RJ-2SATA |
Axiomtek |
| Сертификаты | CE, FCC Class A, EN 50155 |
С самого начала новая модель серии UST - UST510-52B, позиционируется как решение для организации видеонаблюдения на подвижном составе. Компания Axiomtek оснастила этот компьютер восемью гигабитными портами Ethernet с поддержкой PoE для подключения IP-камер и системой монтажа накопителей в съемных лотках. Последняя обеспечивает доступ к накопителям без необходимости в демонтаже самого компьютера и подключенных кабелей. Как и другие модели серии UST, новинка прошла сертификацию на соответствие стандарту EN50155, который регламентирует характеристики электронного оборудования для подвижного состава железных дорог.

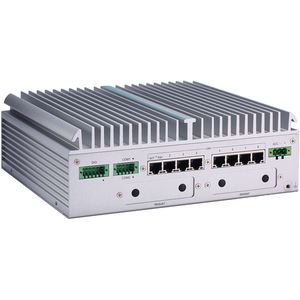

Компьютер собран в характерном для пятисотой серии плоском корпусе с массивной оребренной крышкой, которая играет роль радиатора для сброса тепла. Схемы питания системной платы компьютера UST510-52B поддерживают работу с процессорами Coffee Lake Refresh с теплопакетом до 65 Вт. Это позволяет устанавливать в компьютер процессоры Core i9-9900, Core i7-9700 и младшие процессоры семейства Xeon E-2200 (2244G, 2224G). За контроль шины PCIe и обмен с периферийными устройствами отвечает PCH С246. Процессору потребуется оперативная память DDR4-2666 в форм-факторе SODIMM. На плату устанавливается два модуля максимальным общим объемом 64 Гбайт. В качестве накопителей для размещения ПО и данных UST510-52B использует два 2.5'' SATA-устройства и 2 mSATA SSD. BIOS позволяет объединить SATA-устройства в RAID-массив уровня 0/1.
На передней панели компьютера расположены (слева направо): аудиоконнекторы, видеоинтерфейсы VGA и HDMI, медный порт Gigabit Ethernet, 4 гнезда шины USB, отсек для SIM-карт, индикаторные светодиоды, кнопки сброса и включения. Также на переднюю панель выходят отверстия для установки антенных гнезд и съемные лотки жестких дисков. 8 медных портов Ethernet с PoE, дискретный интерфейс, COM-порты и ввод питания расположены сзади.
UST510-52B поддерживает установку тех же модулей расширения, что и выпушенные ранее компьютеры пятисотой серии. Для установки модулей служат два отсека на задней панели компьютера.
В отсеки можно установить:
- 8816N5003A0E - адаптер Wi-Fi и Bluetooth
- 8816N810DA0E - GPS-приемник
- 88160620BA0E - адаптер сетей LTE
Питание компьютера осуществляется от источника постоянного тока напряжением 12/24 вольт. Помимо напряжения питания, в компьютер заводится сигнал IGN. При установке UST510-52B на борту транспортного средства, схемы питания компьютера учитывают состояние данного сигнала и позволяют включать последний после запуска двигателя и выключать через некоторое время после остановки.
Компьютер UST510-52B поставляется как шасси (barebone) и требует установки модулей оперативной памяти и накопителей. Наша компания "Встраиваемые системы" является официальным дистрибьютером AXIOMTEK и наши консультанты помогут Вам выбрать, оптимально сконфигурировать и протестировать после сборки подходящую под задачи заказчика модель.
Технические характеристики UST510-52B:
- Пылевлагозащита: IP40
- Конструкция: Алюминий, сталь
- Монтаж: DIN-рейка, настенный
- Охлаждение, тип: Пассивное (fanless)
- Процессор, архитектура: 8/9 Gen Coffee Lake Refresh
- Разъем процессора: LGA1151
- Chipset: C246
- Тип оперативной памяти: DDR4-2666, 2 SODIMM, до 64 Гб
- Объем установленной опер. памяти: Не установлено
- Видео контроллер: Интегрированный
- Видеовыходы: 1 x VGA, 2 x HDMI
- Порты Gigabit Ethernet: 1
- Порты Gigabit Ethernet с функцией PoE: 8
- USB порты: 4 (USB 3.0)
- COM порты: 1 x RS-232/422/485
- Дискретный ввод-вывод: 6 DI, 2 DO
- Audio: Line-out, mic-in
- Дисковая система: 2 x mSATA, 2 x SATA
- Внешних отсеков 2.5'': 2
- Слоты расширения: 2 x Mini PCI Express, 2 x M.2 (2230 AE-key, 3050 B-key)
- Питание, DC (V): 24~110
- Поддерживаемые ОС: Windows 10 IoT, Linux
- Отверстия для антенного гнезда: 4
- Рабочая температура, град. C: -20~60
- Габаритные размеры, мм: 240 x 210 x 82
- Вес, кг.: 4
