IPC962A-Q-E1F5
| Серия | IPC |
| Конструкция | Алюминий |
| Монтаж.Настольный | да |
| Монтаж.Настенный | да |
| Охлаждение, тип | Пассивное (fanless) |
| Процессор, архитектура | 12/13 Gen Alder Lake / Raptor Lake |
| Процессор, модель | Не установлен |
| Разъем процессора | LGA 1700 |
| Chipset | Intel Q670 |
| Тип оперативной памяти | DDR5-4800, 2 SODIMM, до 64 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 2 |
| Видеовыходы VGA | 1 |
| Видеовыходы HDMI | 1 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 1 |
| Порты 2.5GBASE-T | 1 |
| USB порты | 6 (USB 3.2) |
| USB порты, количество | 6 |
| USB порты, USB 3.2 | 6 |
| COM порты | 1 x RS-232/422/485 |
| COM порты, количество | 1 |
| COM порты, RS-232 | 1 |
| COM порты, RS-485 | 1 |
| COM порты, RS-422 | 1 |
| Audio | Line-out |
| Дисковая система | 1 x M.2, 2 x SATA |
| Внутренних отсеков 2.5'' | 2 |
| RAID | 0/1 (чипсет процессорной платы) |
| Слоты расширения PCI-Express x16 | 1 |
| Слоты расширения PCI-Express x4 | 1 |
| Слоты расширения Mini PCI Express | 1 |
| Слоты расширения M.2 | 3 |
| Питание, источник | Внешний |
| Питание, DC (V) | 18~36 |
| Поддерживаемые ОС | Windows 10, Linux |
| Рабочая температура, град. C | -20~70 |
| Габаритные размеры, мм | 260 x 192 x 170 |
| Вес, кг. | 5,1 |
| Производитель IPC962A-Q-E1F5 |
Axiomtek |
Вслед за 4-слотовым IPC964A и безслотовой облегчённой моделью IPC960A компания Axiomtek выпустила двухслотовую модификацию под названием IPC962A. Высокопроизводительные компьютеры серии IPC используют процессоры настольного класса и позволяют устанавливать стандартные платы расширения PCIe / PCI, сохраняя при этом безвентиляторную схему охлаждения.
Традиционно для компьютеров серии IPC, новинка собрана в алюминиевом корпусе кубической формы, предназначенном для настенного монтажа. Хотя системная плата компьютера может работать с процессорами с теплопакетом 65 Вт, опыт использования предыдущих серий IPC показывает, что надёжная работа без перегрева возможна только с 35-ваттными процессорами. 35-ваттные процессоры Alder Lake обозначены буквой "T" в конце названия. В их число входят как бюджетный двухъядерный G6900T, так и более мощные процессоры Core i9-12900T (16 ядер) и Core i7-12700T (12 ядер).
Охлаждение системы безвентиляторное, основную роль в сбросе тепла играет боковая крышка корпуса. Часть тепла также рассеивается остальной поверхностью корпуса. Процессору для работы потребуется оперативная память DDR5-4800 в конструктиве SODIMM. На системную плату можно установить 1 или 2 модуля максимальным общим объёмом 64 Гб. В зависимости от модификации, за контроль шин PCIe / PCI и периферийных устройств отвечает PCH Intel H610E или Q670E. В качестве накопителей служат два 2.5" SATA HDD/SSD в легкосменяемых лотках и M.2 2280 M-key. На базе PCH может быть создан массив RAID уровней 0 и 1.

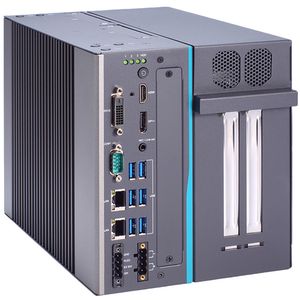

Гнёзда для подключения периферийных устройств и интеграции расположены на передней панели корпуса. Туда же будут выходить разъёмы установленных плат расширения. На передней панели расположены: 6 гнёзд шины USB, видеоинтерфейсы HDMI, DVI-D и VGA, два медных порта Ethernet, последовательный интерфейс RS-232/422/485, линейный аудиовыход, ввод питания и кнопка включения.
Компьютер будет выпускаться в нескольких модификациях, которые станут различаться слотами для плат расширения и моделью PCH:
- IPC962A-Q-E1F6 - PCH Q670E, 1 x PCIe x16 + 1 x PCIe x4 (слот x8)
- IPC962A-Q-E2F6 - PCH Q670E, 1 x PCIe x16 + 1 x PCI
- IPC962A-H-E1F6 - PCH H610E, 1 x PCIe x16 + 1 x PCIe x4 (слот x8)
- IPC962A-H-E2F6 - PCH H610E, 1 x PCIe x16 + 1 x PCI
Компьютер поддерживает установку модулей расширения серии AX93500. В отсек на передней панели могут быть установлены модули:
- AX93511 - 4 x RS-232/422/485
- AX93512 - 2 x RS-232/422/485 с изоляцией и 8-канальный дискретный интерфейс DIO
- AX93516 - 4 x RS-232/422/485 с изоляцией
- AX93519 - 1 x Gigabit Ethernet, 2 x RS232/422/485, 2 x USB 2.0
В качестве опции к компьютеру будут доступны: комплект настенных креплений, комплект вентиляторов для внутреннего отсека, комплект для обдува основного радиатора.
Питание компьютера осуществляется от внешнего источника постоянного тока напряжением 9~36 вольт. Поддерживаются выносная кнопка включения, контроль сигнала IGN, а также режим работы AT-power (всегда включен).
Компьютеры IPC962A и модули к ним можно заказать в нашей компании "Встраиваемые Системы", которая является официальным представителем Axiomtek в России.
Технические характеристики IPC962A-Q-E1F6:
- Серия: IPC
- Конструкция: Алюминий
- Монтаж: установка на стол, настенный монтаж
- Охлаждение, тип: Пассивное (fanless)
- Процессор, архитектура: 12/13 Gen Alder Lake / Raptor Lake
- Процессор, модель: Не установлен
- Разъем процессора: LGA 1700
- Chipset: Intel Q670E
- Тип оперативной памяти: DDR5-4800, 2 SODIMM, до 64 Гб
- Видеовыходы: 1 x VGA, 1 x HDMI
- Порты Gigabit Ethernet: 1
- Порты 2.5GBASE-T: 1
- USB порты: 6 (USB 3.2)
- COM порты: 1 x RS-232/422/485
- Audio: Line-out
- Дисковая система: 1 x M.2, 2 x SATA
- Внутренних отсеков 2.5'': 2
- RAID: 0/1 (чипсет процессорной платы)
- Слоты расширения: 1 x PCIe x16, 1 x PCIE x4, 1 x Mini PCIe, 3 M.2 (E2230, M2280, B3042/3050/3060)
- Питание, DC (V): 18~36
- Поддерживаемые ОС: Windows 10, Linux
- Рабочая температура, град. C: -20~70
- Габаритные размеры, мм: 260 x 192 x 170
- Вес, кг.: 5,1
