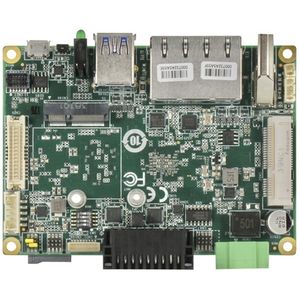

Aaeon начинает выпуск платы RICO-MX8P c ARM-совместимым процессором i.MX 8M Plus Quad компании NXP. Плата имеет размеры 100 x 80 мм и предназначена для сборки компактных и панельных компьютеров, а также для установки в терминалы, информационные киоски и промышленное оборудование. Ранее у компании уже выходила плата с процессором i.MX 8M Plus Quad (PICO-IMX8PL), однако новинка отличается от нее наличием видеоинтерфейса MIPI DSI, COM-портом с подачей питания 5/12 V на оконечное устройство, высокоскоростными портами USB 3.2 и опциональным интерфейсом MIPI CSI. Низкое энергопотребление i.MX 8M Plus позволит создавать на базе платы бесшумные и экономичные решения, а видеовход MIPI CSI и встроенное в процессор нейроядро будут полезны при работе с системами машинного зрения и в системах видеонаблюдения с функцией распознавания объектов.

Установленный на плате процессор i.MX 8M Plus имеет невысокое тепловыделение и для его охлаждения достаточно небольшого радиатора, который устанавливается при изготовлении платы. Процессор использует оперативную память LPDDR4. Плата будет выпускаться в двух модификациях, которые станут различаться объемом оперативной памяти. RICO-MX8P-A10-0001 получит 2 Гб, а RICO-MX8P-A10-0002 - 4 Гб. В качестве опции указана возможность выпуска платы с 8 Гб. Для размещения ПО и данных плата использует eMMC объемом 16 Гб и карту памяти Micro SD. Контроллеры беспроводных сетей устанавливаются в слоты Mini PCIe и M.2 2230 E key.

На внешние разъемы выведены: универсальный COM-порт RS-232/422/485, гигабитный порт Ethernet, три порта шины USB, видеоинтерфейс HDMI, аудио. К внутренним коннекторам подключаются дисплеи LVDS и MIPI DSI, второй COM-порт, 8 битный GPIO.

Также RICO-MX8P оснащена 40-контактным разъемом для подключения дополнительной платы T650, которая добавляет в систему два порта USB 2.0, два порта CANBus, гигабитный порт Ethernet с подачей PoE, дополнительный ввод питания 12~24 V DC.

Плата использует источник постоянного тока напряжением 12 вольт, который подключается к внутреннему коннектору.

Технические характеристики RICO-MX8P-A10-0001:

• Форм-фактор: Pico-ITX
• Охлаждение, тип: Пассивное (fanless)
• Процессор, модель: i.MX 8M Plus Quad (1.6 ГГц)
• Chipset: SoC
• Объем установленной опер. памяти: 2 Гб LPDDR4
• Видеовыходы: 1 x HDMI, 1 x LVDS, 1 x MIPI DSI
• Порты Gigabit Ethernet: 1
• USB порты: 3 (USB 2.0, 2 x USB 3.2)
• COM порты: 1 x RS-232, 1 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Audio: line-out / mic-in
• Дисковая система: 1 x eMMC, 1 x Micro SD
• Объем установленного накопителя, ГБ: 16
• Слоты расширения: 1 x Mini PCIe, 1 x M.2 E2230
• Питание, DC (V): 12
• Поддерживаемые ОС: Linux
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 100 x 80
