MTX-ASL1-74330210
| Форм-фактор | Mini-ITX |
| Охлаждение, тип | Активное |
| Охлаждение, вентиляторы | подключение: 2 x 4 pin |
| Процессор, архитектура | emb Amston Lake |
| Процессор, модель | Intel Atom x7433RE (1.5 ГГц) |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR5-4800, 1 SODIMM, до 32 Гб |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 3 |
| Видеовыходы HDMI | 2 |
| Видеовыходы DP | 1 |
| Видеовыходы LVDS | 1 |
| Прочее | TPM 2.0 |
| Общее количество портов Ethernet | 2 |
| Порты 2.5GBASE-T | 2 |
| USB порты | 8 (6 x USB 3.0, 2 x USB 3.2) |
| USB порты, количество | 8 |
| USB порты, USB 2.0 | 6 |
| USB порты, USB 3.2 | 2 |
| COM порты | 5 x RS-232, 1 x RS-232/422/485 |
| COM порты, количество | 6 |
| COM порты, RS-232 | 6 |
| COM порты, RS-485 | 1 |
| COM порты, RS-422 | 1 |
| Дискретный ввод-вывод | 8 GPIO |
| Клавиатура, мышь | 1 x PS/2 (совмещенный для клавиатуры и мыши) |
| Audio | line-out / mic-in, динамики |
| Дисковая система | 1 x M.2, 1 x SATA |
| Слоты расширения M.2 | 3 |
| Питание, источник | DC jack + 4pin |
| Питание, DC (V) | 12~28 |
| Поддерживаемые ОС | Windows 10 / 11, Linux |
| Рабочая температура, град. C | -20~75 |
| Габаритные размеры, мм | 170 x 170 |
| Производитель MTX-ASL1-74330210 |
JET WAY INFORMATION CO.,LTD |

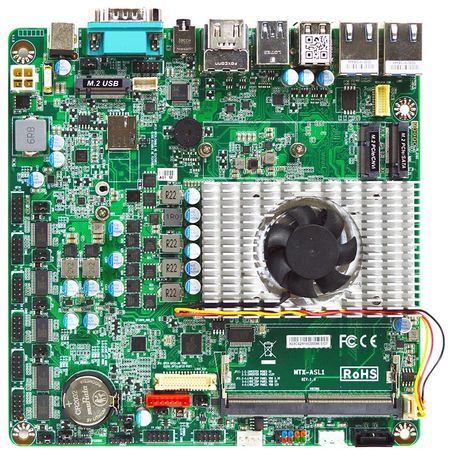

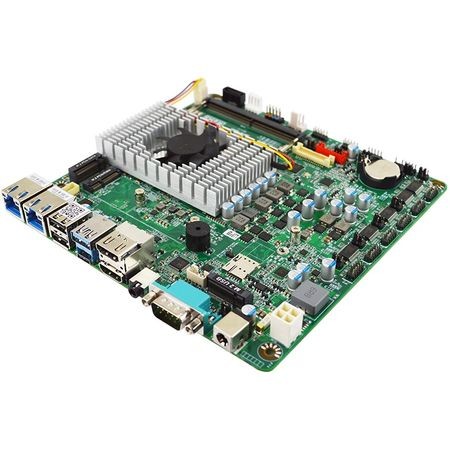

Низкопрофильная Mini-ITX плата на Amston Lake вышла у компании Jetway. Плата MTX-ASL1 имеет высоту 19 мм и может быть использована для сборки компьютеров в малогабаритных корпусах. Наличие внутреннего и внешнего вводов питания позволяет ставить плату как в корпус с внешним блоком питания, так и в традиционный корпус, где блок питания встроен. У MTX-ASL1 нет стандартных слотов PCI Express, платы расширения ставятся в три слота M.2. Несмотря на небольшие размеры, плата получила 6 COM-портов с поддержкой подачи питания 5/12 V на оконечное устройство, включая универсальный порт RS-232/422/485. Плата работает при температуре -20С, оснащена 8-битным GPIO и ориентирована на промышленный сегмент рынка.
Будет выпущено несколько модификаций платы, различия между модификациями в модели установленного процессора (Atom x7211RE/Atom x7433RE) и в типе TPM (TPM/fTPM). Плата будет поставляться с уже установленным кулером, второй кулер для охлаждения корпуса подключается к 4-контактному разъему. Процессор использует оперативную память DDR5-4800, один модуль максимальным объемом 32 Гб. Накопителем может служить одно SATA-устройство и один M.2 SSD (SATA/NVMe). В качестве опции производитель указывает возможность выпуска платы с уже установленным eMMC объемом 64 Гб. Слотов для плат M.2 три, это: 2230 E-key, 2242/2280 M-key, 3042/3052 B-key.
На панели внешних коннекторов выведены: два 2.5-гигабитных порта Ethernet, 2 гнезда USB 2.0, 2 гнезда USB 3.2, два видеовыхода HDMI, комбо-аудиоконнектор, универсальный COM-порт RS-232/422/485. На USB Type C выведен также Display Port. На внутренние коннекторы выведены 5 портов RS-232, LVDS, аудиоколодка передней панели и интерфейс GPIO.
Плата подключается к источнику постоянного тока напряжением 12~28 вольт. Схемы питания работают в режимах AT и ATX.
Модификации платы:
- MTX-ASL1-72110010 - процессор Atom x7211RE (2 ядра / 2 потока, базовая частота 1.0 ГГц, TDP 6 Вт), Intel PTT (fTPM)
- MTX-ASL1-72110210 - процессор Atom x7211RE (2 ядра / 2 потока, базовая частота 1.0 ГГц, TDP 6 Вт), TPM2.0
- MTX-ASL1-74330010 - процессор Atom x7433RE (4 ядра / 4 потока, базовая частота 1.5 ГГц, TDP 9 Вт), Intel PTT (fTPM)
- MTX-ASL1-74330210 - процессор Atom x7433RE (4 ядра / 4 потока, базовая частота 1.5 ГГц, TDP 9 Вт), TPM2.0
Комплект поставки:
Плата, заглушка, радиатор с вентилятором, кабель SATA, кабель питания SATA.
Технические характеристики MTX-ASL1-72110010:
- Форм-фактор: Mini-ITX
- Охлаждение, тип: Активное
- Охлаждение, вентиляторы: подключение: 2 x 4 pin
- Процессор, модель: Intel Atom x7211RE (1.0 ГГц)
- Тип оперативной памяти: DDR5-4800, 1 SODIMM, до 32 Гб
- Видеовыходы: 2 x HDMI, 1 x DP, 1 x LVDS
- Прочее: Intel PTT(fTPM)
- Порты 2.5GBASE-T: 2
- USB порты: 8 (6 x USB 3.0, 2 x USB 3.2)
- COM порты: 5 x RS-232, 1 x RS-232/422/485
- Дискретный ввод-вывод: 8 GPIO
- Клавиатура, мышь: 1 x PS/2 (совмещенный для клавиатуры и мыши)
- Audio: line-out / mic-in, динамики
- Дисковая система: 1 x M.2, 1 x SATA
- Слоты расширения M.2: M2242/2280, E2230, B3042/3052
- Питание, источник: DC jack + 4pin
- Питание, DC (V): 12~28
- Поддерживаемые ОС: Windows 10 / 11, Linux
- Рабочая температура, град. C: -20~75
- Габаритные размеры, мм: 170 x 170
