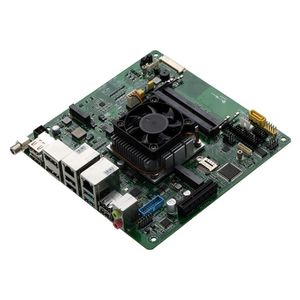

MIX-TLUD1-A10-6305E
Артикул:ES-AAEON-MB-MITX-38528
По запросу
В наличии: 0 (0)
Процессорная плата MIX-TLUD1-A10-6305E, форм-фактор Mini-ITX, Intel Celeron 6305E, 1 HDMI, 1 DP, 2 LAN, 8 USB, 2 COM, PCIe x4, 1 Mini PCIe, M.2 M2280, питание 12 V DC, 0~50C
Характеристики
Опции продукта
Отзывы
Обзор
| Форм-фактор | Mini-ITX |
| Охлаждение, тип | Активное |
| Охлаждение, вентиляторы | подключение: 2 x 4 pin |
| Процессор, архитектура | 11 Gen Tiger Lake Embedded |
| Процессор, модель | Intel Celeron 6305E (1.8 ГГц) |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR4-3200, 2 SODIMM, до 32 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 2 |
| Видеовыходы VGA | 1 |
| Видеовыходы HDMI | 1 |
| Видеовыходы LVDS | 1 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 1 |
| Порты 2.5GBASE-T | 1 |
| USB порты | 8 (4 x USB 2.0, 2 x USB 3.0, 2 x USB 3.2) |
| USB порты, количество | 8 |
| USB порты, USB 2.0 | 4 |
| USB порты, USB 3.0 | 2 |
| USB порты, USB 3.2 | 2 |
| COM порты | 2 x RS-232 |
| COM порты, количество | 2 |
| COM порты, количество | 2 |
| COM порты, RS-232 | 2 |
| Дискретный ввод-вывод | 8 GPIO |
| Audio | Line-out, mic-in |
| Дисковая система | 1 x M.2, 1 x SATA |
| Слоты расширения PCI-Express x4 | 1 |
| Слоты расширения Mini PCI Express | 1 |
| Слоты расширения M.2 | 1 |
| Питание, DC (V) | 12 |
| Поддерживаемые ОС | Windows 10, Linux |
| Рабочая температура, град. C | 0~50 |
| Габаритные размеры, мм | 170 x 170 |
| Производитель MIX-TLUD1-A10-6305E |
AAEON |
Aaeon начала производство материнской платы MIX-TLUD1, собранной на базе встраиваемых процессоров семейства Tiger Lake. MIX-TLUD1 станет первой Mini-ITX платой компаниии, использующей данные процессоры. Плата предназначена для сборки компактных и высокопроизводительных панельных компьютеров, а также для встраиваемого монтажа.
Плата поставляется с уже установленным процессором. В зависимости от модификации, это будет Celeron 6305E, Core i3-1115G4E или Core i5-1145G7E. Теплопакет процессоров составляет 15 Вт для Celeron и 28 Вт для процессоров Core. Во всех случаях для охлаждения используется активный кулер, который идет в комплекте с платой, уже будучи установленным. Процессору для работы требуется оперативная память DDR4-3200 в форм-факторе SODIMM. На плату устанавливается 1 или 2 модуля максимальным общим объемом 64 Гбайт. Программное обеспечение и данные плата может брать с SATA-накопителя и с M.2 SSD (M-key 2280). Платы расширения могут быть установлены в слоты Mini PCIe и PCI Express x4. Разъем слота PCIe x4 не имеет одного из боковых краев, что позволяет устанавливать в слот платы x8 и x16.
На разъемы для внешнего подключения выведены видеоинтерфейсы (VGA и 2 HDMI), гигабитный порт Ethernet, порт Ethernet 2.5GbE , четыре гнезда шины USB 2.0, два гнезда шины USB 3.2 и аудиоконнекторы. К внутренним коннекторам можно подключить колодку HD AUDIO, два гнезда шины USB, два последовательных интерфейса RS-232, а также 4-битный GPIO.
Питание платы осуществляется от внешнего источника постоянного тока напряжением 12 В. Ввод питания через разъем DC-JACK или через внутренний коннектор EPS 4 pin.
Кабели для плат MIX-TLUD1:
- 1709100201 - кабели и планка с гнездами USB 2.0
- 1700100491 - кабель 490 мм и гнезда USB 2.0
- 1709050201 - кабель 220 мм и гнезда USB 2.0
- 1701100206 - кабель и гнезда COM-портов
Список моделей MIX-TLUD1:
- MIX-TLUD1-A10-6305E - Celeron 6305E
- MIX-TLUD1-A10-1115G4E - Core i3-1115G4E
- MIX-TLUD1-A10-1145G7E - Core i5-1145G7E
Технические характеристики MIX-TLUD1-A10-1115G4E:
- Форм-фактор: Mini-ITX
- Охлаждение, тип: Активное
- Охлаждение, вентиляторы: подключение: 2 x 4 pin
- Процессор, модель: Intel Core i3-1115G4E (2.20 ГГц)
- Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 32 Гб
- Объем установленной опер. памяти: Не установлено
- Видеовыходы: 1 x VGA, 2 x HDMI, 1 x LVDS
- Порты Ethernet: 1 x 2.5GbE + 1 x 1GbE
- USB порты: 8 (4 x USB 2.0, 2 x USB 3.0, 2 x USB 3.2)
- COM порты: 2 x RS-232
- Дискретный ввод-вывод: 8 GPIO
- Audio: Line-out, mic-in
- Дисковая система: 1 x M.2, 1 x SATA
- Слоты расширения: 1 x PCIe x4, 1 x M.2 : M2280, 1 x Mini PCIe
- Питание, DC (V): 12
- Поддерживаемые ОС: Windows 10, Linux
- Рабочая температура, град. C: 0~50
- Габаритные размеры, мм: 170 x 170
