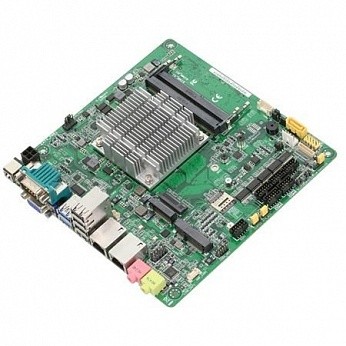

MIX-EHLD1-A10-J6412
| Форм-фактор | Mini-ITX |
| Охлаждение, тип | Активное |
| Охлаждение, вентиляторы | подключение: 2 x 4 pin |
| Процессор, архитектура | emb Elkhart Lake |
| Процессор, модель | Intel Celeron J6412 (2.0 ГГц) |
| Процессор, линейка | Celeron |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR4-3200, 2 SODIMM, до 32 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 3 |
| Видеовыходы VGA | 1 |
| Видеовыходы HDMI | 1 |
| Видеовыходы LVDS | 1 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 2 |
| USB порты | 6 (4 x USB 2.0, 2 x USB 3.2) |
| USB порты, количество | 6 |
| USB порты, USB 2.0 | 4 |
| USB порты, USB 3.2 | 2 |
| COM порты | 5 x RS-232, 1 x RS-232/422/485 |
| COM порты, количество | 6 |
| COM порты, RS-232 | 6 |
| COM порты, RS-485 | 1 |
| COM порты, RS-422 | 1 |
| Дискретный ввод-вывод | 8 GPIO |
| Audio | Line-out, mic-in |
| Дисковая система | 1 x M.2, 1 x SATA |
| Слоты расширения Mini PCI Express | 1 |
| Слоты расширения M.2 | 2 |
| Питание, DC (V) | 12 |
| Поддерживаемые ОС | Windows 10, Linux |
| Рабочая температура, град. C | 0~60 |
| Габаритные размеры, мм | 170 x 170 |
| Вес, кг. | 0,5 |
| Производитель MIX-EHLD1-A10-J6412 |
AAEON |

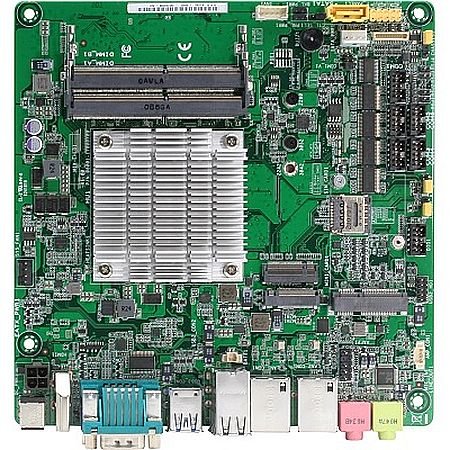

Новая процессорная плата появится в семействе Mini-ITX плат MIX, выпускаемом компанией Aaeon. Плата MIX-EHLD1 выполнена в форм-факторе Mini-ITX и позиционируется производителем как платформа для IoT-шлюзов и решений в сфере граничных вычислений. На плату устанавливаются процессоры семейства Elkhart Lake, которые относятся к встраиваемому классу и были разработаны специально для решений в области Интернета Вещей (IoT). Представленные публике в 2021 году, процессоры Elkhart Lake сочетают низкое энергопотребление с неплохой для своего сегмента производительностью. Стоит отметить наличие у платы универсального последовательного интерфейса RS-232/422/485 с поддержкой подачи питания 5/12 V на оконечное устройство, а также наличие двух разъемов для подключения источника питания - внутреннего и внешнего. Последнее позволит собирать на базе плат как устройства в традиционных корпусах со своим собственным источником питания, так и максимально компактные решения, источник питания которых размещается вне корпуса.
На данный момент плата выпускается в двух модификациях, которые различаются моделью установленного процессора. Это MIX-EHLD1-A10-J6412 с процессором Celeron J6412 и MIX-EHLD1-A10-X6413 с Atom X6413E. Процессоры имеют теплопакет 10 Вт, и, учитывая возможность встраиваемого монтажа без применения корпуса, производитель выбрал активную схему охлаждения. Радиатор с кулером устанавливаются на плату во время производства. Для работы процессору потребуется оперативная память DDR4-3200, два модуля которой могут иметь максимальный общий объем в 32 Гб. В качестве дискового накопителя плата может использовать SATA-накопитель и M.2 SSD (M2280). Для установки плат расширения служа слоты Mini PCIe и M.2 (B3052).

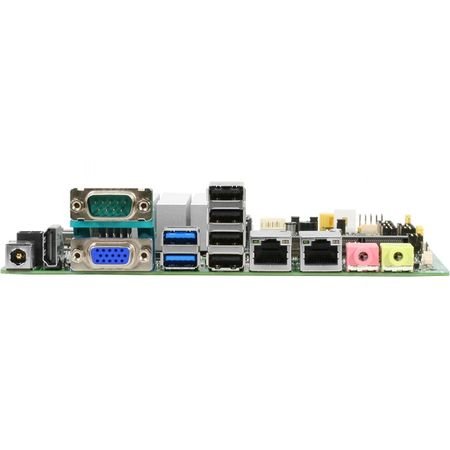

На внешние коннекторы платы выведены: ввод питания, COM-порт, видеоинтерфейсы VGA и HDMI, 6 гнезд шины USB, два медных порта Gigabit Ethernet, микрофонный вход, линейный аудиовыход. Внутренние коннекторы позволяют подключать источник питания, 5 COM-портов, 8-канальный GPIO, дисплей LVDS и колодку HD-Audio.
В качестве опций к плате MIX-EHLD1 производитель предлагает кабели COM- и USB- портов.
Плате для работы требуется источник постоянного тока напряжением 12 вольт. Источник может подключаться как к внутреннему EPS-коннектору, так и через предназначенный для внешних подключений разъем DC-jack. Помимо режима ATX, схемы питания платы поддерживают режим работы AT (всегда включен).
Технические характеристики MIX-EHLD1-A10-J6412:
- Форм-фактор: Mini-ITX
- Охлаждение, тип: Пассивное (fanless)
- Охлаждение, вентиляторы: подключение: 1 x 4 pin
- Процессор, модель: Intel Celeron J6412 (1.5 ГГц)
- Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 32 Гб
- Видео контроллер: Интегрированный
- Видеовыходы: 1 x VGA, 1 x HDMI, 1 x LVDS
- Порты Gigabit Ethernet: 2
- USB порты: 6 (4 x USB 2.0, 2 x USB 3.2)
- COM порты: 5 x RS-232, 1 x RS-232/422/485
- Дискретный ввод-вывод: 8 GPIO
- Audio: Line-out, mic-in
- Дисковая система: 1 x M.2, 1 x SATA
- Слоты расширения: 1 x Mini PCIe, 2 x M.2 (2280 M key, 3052 B key)
- Питание, DC (V): 12
- Поддерживаемые ОС: Windows 10, Linux
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 170 x 170
