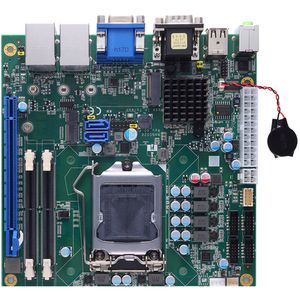

MANO540-H-S-A
| Форм-фактор | Mini-ITX |
| Охлаждение, тип | Активное |
| Охлаждение, вентиляторы | подключение: 1 x 4 pin, 1 x 3 pin |
| Процессор, архитектура | 10 Gen Comet Lake |
| Процессор, модель | Не установлен |
| Разъем процессора | LGA 1200 |
| Chipset | Intel H410 |
| Тип оперативной памяти | DDR4-2933, 2 SODIMM, до 64 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 3 |
| Видеовыходы VGA | 1 |
| Видеовыходы HDMI | 1 |
| Видеовыходы DP | 1 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 2 |
| USB порты | 7 (5 x USB 2.0, 2 x USB 3.2) |
| USB порты, количество | 7 |
| USB порты, USB 2.0 | 5 |
| USB порты, USB 3.2 | 1 |
| COM порты | 4 x RS-232, 2 x RS-232/422/485 |
| COM порты, количество | 6 |
| COM порты, RS-232 | 6 |
| COM порты, RS-485 | 2 |
| COM порты, RS-422 | 2 |
| Дискретный ввод-вывод | 8 GPIO |
| Audio | Line-in, line-out, mic-in |
| Дисковая система | 1 x M.2, 2 x SATA |
| Дисковая система.SATA | 2 |
| Дисковая система.M.2 | 1 |
| Слоты расширения PCI-Express x16 | 1 |
| Слоты расширения Mini PCI Express | 1 |
| Слоты расширения M.2 | 2 |
| Питание, источник | ATX 24+4 pin |
| Рабочая температура, град. C | 0~60 |
| Габаритные размеры, мм | 170 x 170 |
| Производитель MANO540-H-S-A |
Axiomtek |
Новинка под процессоры Comet Lake появится еще в одной линейке продуктов компании Axiomtek. Материнская плата MANO840 выполнена в форм-факторе Mini-ITX и использует настольные процессоры 10 поколения Intel Core. Плата предназначена для сборки компактных компьютеров и высокопроизводительных панельных компьютеров.
На плату устанавливаются процессоры семейства Comet Lake с максимальным теплопакетом 65 Вт, что позволяет плате работать большинством таких процессоров, включая восьмиядерный Core i7-10700 и десятиядерный Core i9-10900. Старшим процессорам семейства для работы требуется память DDR4-2933, а процессорам Core i5 и ниже - DDR4-2666. Используется память в конструктиве SODIMM, два модуля максимальным общим объемом 128 Гб. Обслуживанием шины PCI Express и контролем периферийных устройств занимается PCH Intel H410. Для подключения дисковых накопителей служат два порта SATA3 и слот M.2 3052 B-key. Для установки плат расширения служат слоты: PCI Express x16, Mini PCIe, M.2 2230 E-key.
На внешние разъемы платы выведены: выдеовыходы HDMI, VGA и DisplayPort, шесть гнезд шины USB, два последовательных интерфейса, аудиоразъемы. К внутренним коннекторам подключается блок питания, четыре COM-порта, гнездо USB 2.0 и восьмибитный GPIO.
Плата работает с блоком питания ATX, который подключается через разъемы 24pin+4pin. Аналогично платам предыдущих поколений, MANO540 умеет работать как в режиме ATX, так и в режиме AT.
Плату MANO540 и другую продукцию Axiomtek можно заказать в нашей компании "Встраиваемые Системы", которая является официальным представителем Axiomtek в России.
Технические характеристики MANO540VHDGGA-H410:
- Форм-фактор: Mini-ITX
- Охлаждение, тип: Активное
- Охлаждение, вентиляторы: подключение: 1 x 4pin, 1 x 3pin
- Процессор, архитектура: 10 Gen Comet Lake
- Разъем процессора: LGA 1200
- Chipset: Intel H410
- Тип оперативной памяти: DDR4-2933, 2 SODIMM, до 64 Гб
- Объем установленной опер. памяти: Не установлено
- Видео контроллер: Интегрированный
- Видеовыходы: VGA, HDMI, DP
- Порты Gigabit Ethernet: 1
- USB порты: 7 (5 x USB 2.0, 2 x USB 3.2)
- COM порты: 4 x RS-232, 2 x RS-232/422/485
- Дискретный ввод-вывод: 8 GPIO
- Audio: Line-in, line-out, mic-in
- Дисковая система: 1 x M.2, 2 x SATA
- Слоты расширения: 1 x PCI-Express x16, 1 x Mini PCI Express, 1 x M.2
- Питание, источник: ATX 24+4 pin
- Рабочая температура, град. C: 0~60
- габаритные размеры, мм: 170 x 170
