MANO526-Q370
| Форм-фактор | Mini-ITX |
| Охлаждение, тип | Активное |
| Охлаждение, вентиляторы | подключение: 1 x 4 pin, 1 x 3 pin |
| Процессор, архитектура | 8/9 Gen Coffee Lake Refresh |
| Процессор, модель | Не установлен |
| Разъем процессора | LGA 1151 |
| Chipset | Intel Q370 |
| Тип оперативной памяти | DDR4-2666, 2 SODIMM, до 32 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 2 |
| Видеовыходы VGA | 1 |
| Видеовыходы DP | 1 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 2 |
| USB порты | 8 (4 x USB 2.0, 4 x USB 3.0) |
| USB порты, количество | 8 |
| USB порты, USB 2.0 | 4 |
| USB порты, USB 3.0 | 4 |
| COM порты | 5 x RS-232, 1 x RS-232/422/485 |
| COM порты, количество | 6 |
| COM порты, количество | 6 |
| COM порты, RS-232 | 6 |
| COM порты, RS-485 | 1 |
| COM порты, RS-422 | 1 |
| Дискретный ввод-вывод | 8 GPIO |
| Audio | Line-in, line-out, mic-in |
| Дисковая система | 1 x M.2, 2 x SATA |
| Слоты расширения PCI-Express x16 | 1 |
| Слоты расширения M.2 | 2 |
| Питание, источник | ATX 24+4 pin |
| Рабочая температура, град. C | 0~60 |
| Габаритные размеры, мм | 170 x 170 |
| Производитель MANO526-Q370 |
Axiomtek |
| Соответствие стандартам | ROHS |

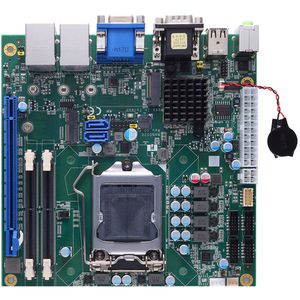

Выпуск материнской платы MANO526 анонсировала компания Axiomtek. Плата выполнена в форм-факторе Mini-ITX и предназначена для установки 65-ваттных процессоров Core 8 / 9 поколения (Coffee Lake / Coffee Lake Refresh. MANO526 оснащается слотом расширения PCI Express x16 и шестью последовательными интерфейсами, один из которых универсальный RS-232/422/485 и поддерживает подачу питания +5/+12 на оконечное устройство. Платы серии MANO используются для установки в малогабаритные корпуса, в панельные компьютеры и для встраиваемого монтажа.
Процессор устанавливается в стандартный сокет LGA1151. Для охлаждения системы не понадобится специальная модель кулера, так как крепежные отверстия и свободное пространство вокруг сокета сделаны точно такими же, как и у "больших" материнских плат форм-фактора ATX. Кулер подключается к четырехконтактному коннектору, рядом с которым расположен еще один, трехконтактный, для корпусного вентилятора. Процессору для работы потребуется оперативная память DDR4-2400/2666 в виде модулей SO-DIMM, один или два модуля, максимальным общим объемом 32 ГБ. Контролем шины PCIe и периферийных устройств занимается отдельный чип PCH. Производство платы пока не начато, но, скорее всего, будут выпущены модификации и с H310, и с Q370. Программное обеспечение и данные могут размещаться на двух SATA-накопителях, а также на M.2 SSD. Для установки плат расширения служат слоты PCI Express x16 и M.2 E2230.
На разъемы для внешнего подключения выведены видеоинтерфейсы (VGA и Display Port), два медных порта Gigabit Ethernet, четыре гнезда шины USB 3.0, 2 COM-порта и аудиоконнекторы Mic-in, Line-Out. К внутренним разъемам можно подключить еще четыре последовательных интерфейса, 4 гнезда шины USB 2.0, колодку с аудиоразъемами и линии дискретного интерфейса GPIO.
Для питания платы нужен источник ATX с разъемами 24+4pin. Схемы питания платы поддерживают режим работы AT-Power ("всегда включен").
Разместить заказы на плату MANO526 в нашей компании "Встраиваемые системы", которая является официальным дистрибьютером.
Технические характеристики MANO526:
- Форм-фактор: Mini-ITX
- Охлаждение, тип: Активное
- Охлаждение, вентиляторы: подключение: 1 x 4pin, 1 x 3pin
- Процессор, архитектура: 8/9 Gen Coffee Lake Refresh
- Разъем процессора: LGA 1151
- Chipset: Intel Q370 / H310
- Тип оперативной памяти: DDR4-2666, 2 SODIMM, до 64 Гбайт
- BIOS: AMI
- Видео контроллер: Интегрированный
- Видеовыходы: 1 x VGA, 1 x DP
- Порты Gigabit Ethernet: 2
- USB порты: 8 (4 x USB 2.0, 4 x USB 3.0)
- COM порты: 5 x RS-232, 1 x RS-232/422/485
- Дискретный ввод-вывод: 8 GPIO
- Audio: Line-in, line-out, mic-in
- Дисковая система: 1 x M.2, 2 x SATA
- Слоты расширения: 1 x PCI-Express x16, 2 x M.2 (E2230, M2280)
- Питание, источник: ATX 24+4 pin
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 170 x 170
