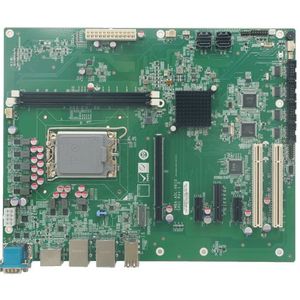

IMBA-ADL-H610-R10

Ещё одна ATX-плата для процессоров Alder Lake выходит у компании IEI Integration Corp. Новинка получила название IMBA-ADL-H610, она использует 65-ваттные настольные процессоры Core 12-го поколения. Плата не является упрощённой версией выпущенной ранее IMBA-R680, а представляет собой самостоятельную модель с шестью последовательными интерфейсами и двумя слотами PCI, которых нет у R680. Плата предназначена для установки в промышленные компьютеры, а наличие слотов PCI позволяет использовать плату для модернизации оборудования предыдущих поколений.

Схемы питания платы поддерживают процессоры с теплопакетом до 65 Вт включительно. Это даст плате возможность работать с большинством процессоров семества, начиная с Celeron G6900 и заканчивая Core i9-12900. Процессорный кулер подключается к 4 контактному разъёму и ещё два таких же предназначены для вентиляторов охлаждения корпуса. Процессору для работы требуется оперативная память DDR5-4800, 1 или 2 модуля DIMM. Максимальный общий объём для двух модулей составляет 64 Гб. Контролем шины PCI Express и обменом с периферийными устройствами занимается PCH Р610E. Данные и ПО могут размещаться на SATA-накопителях (4 порта). Для установки плат расширения служат 2 слота PCI и 4 слота PCI Express: 1 слот x16, 1 слот x4, 2 слота x1. Все слоты x1 и x4 не имеют одного из торцевых ограничителей (open-end) и позволяют устанавливать более длинные платы.

На внешние коннекторы выведены: два COM-порта, видеоинтерфейсы HDMI и DisplayPort, два порта Ethernet, восемь портов шины USB. К внутренним коннекторам подключаются ещё 2 порта USB, колодка HD AUDIO, дискретный интерфейс и 4 COM-порта RS-232. Также на плате имеется слот для проприетарных модулей серии iDPM, которые добавляют в систему дополнительные видеоинтерфейсы (VGA, LVDS, eDP).

Плата подключается к источнику питания ATX, через 24-контактный разъём ATX и 8-контактный EPS. Схемы питания работают в режимах AT и ATX.

Технические характеристики IMBA-ADL-H610-R10:

• Форм-фактор: ATX

• Охлаждение, вентиляторы: подключение: 2 x 4 pin

• Процессор, архитектура: 12 Gen Alder Lake

• Разъем процессора: LGA 1700

• Chipset: Intel H610E

• Тип оперативной памяти: DDR4-3200, 2 DIMM, до 64 Гб

• Видеовыходы: 1 x HDMI, 1 x DP

• Порты Gigabit Ethernet: 1

• Порты 2.5GBASE-T: 1

• USB порты: 10 (6 x USB 2.0, 4 x USB 3.2)

• COM порты: 4 x RS-232, 2 x RS-232/422/485

• Audio: Line-in, line-out, mic-in

• Дисковая система: 4 x SATA

• Слоты расширения: 1 x PCIe x16, 1 x PCIe x4, 2 x PCIe x1, 2 x PCI

• Питание, источник: ATX 24+8 pin

• Поддерживаемые ОС: Windows 10 / 11, Linux

• Рабочая температура, град. C: 0~60

• Габаритные размеры, мм: 305 x 244

• Вес, кг.: 0,7
