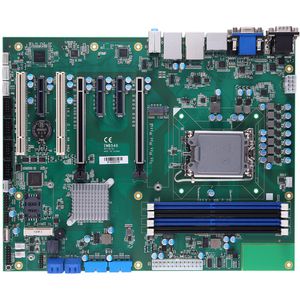

Компания Axiomtek выпустила материнскую плату IMB540-S, предназначенную для установки процессоров Intel Core 12-го поколения (семейство Alder Lake). Плата выполнена в форм-факторе Standard ATX и будет использоваться для сборки промышленных компьютеров. Разрабатывая материнскую плату для нового поколения процессоров, компания Axiomtek решила сохранить аналоговый видеоинтерфейс VGA, слоты шины PCI и комбо-порт PS/2, что повышает совместимость собранных на базе данной платы компьютеров с оборудованием предыдущих поколений. Также это позволяет использовать плату непосредственно для модернизации и ремонта устаревших систем на базе плат форм-фактора ATX. Традиционно для плат промышленного класса, новинка получила последовательные порты (4 RS-232 и два универсальных RS-232/422/485) и дискретный интерфейс (8 программируемых каналов).

Схемы питания материнской платы IMB540-S могут работать с процессорами, теплопакет которых не превышает 125 Вт. Это даёт возможность устанавливать процессоры начиная от двухъядерного Celeron G6900 и заканчивая 16-ядерным Core i9-12900. Процессору для работы потребуется оперативная память DDR4-3200, всего до 4 модулей максимальным общим объемом 128 Гб. Для подключения систем охлаждения процессора и корпуса на плате расположены 3 4-контактных разъёма. Обменом с периферийными устройствами и контролем шины PCIe занимается чип PCH R680E. В качестве дисковых накопителей плата может использовать 4 SATA-устройства и один M.2 SSD (M key 2280). На базе PCH поддерживается работа с массивами RAID 0/1/5/10.

Для установки плат расширения служат слоты: 1 x PCIe x16, 3 x PCIe x4, 2 x PCI. Физических разъемов x16 на плате два, однако они делят между собой только 16 линий и могут быть сконфигурированы либо на режим 16+0, либо на режим 8+8. Также на плате расположен один полноразмерный слот Mini PCIe и один слот M.2 2280 M key. Слот Mini PCIe получил сигналы PCIe x1 и позволяет обращаться к SIM-карте, а слот M.2 использует 4 процессорные линии PCIe и предназначен для установки накопителя NVMe SSD.

На панель внешних коннекторов выведены два универсальных последовательных порта, видеоинтерфейсы VGA, HDMI, DP, DVI-D, 4 гнезда шины USB 3.2, два порта Ethernet (2.5-гигабитные) и аудиоразъёмы. К внутренним разъёмам подключаются: 4 COM-порта, дискретный интерфейс, 4 гнезда шины USB 2.0, 4 гнезда шины USB 3.2, клавиатура и мышь PS/2. Последние разъёмы сделаны отдельными, подобно разъёмам на ранних материнских и процессорных платах компании. Также на плате расположен слот USB 2.0 Type A, который предназначен для установки flash-накопителя или ключа аппаратной защиты ПО внутри корпуса готового устройства, затрудняя, таким образом, его изъятие из системы.

Питание платы осуществляется от источника питания ATX, который подключается через 24-контактный основной разъём и 8-контактный EPS. Схемы питания платы могут работать в режимах AT и ATX.

Технические характеристики материнской платы IMB540-S:

• Форм-фактор: ATX
• Охлаждение, тип: Активное
• Охлаждение, вентиляторы: подключение: 3 x 4 pin
• Процессор, архитектура: 12 Gen Alder Lake
• Разъем процессора: LGA 1700
• Chipset: Intel R680E
• Тип оперативной памяти: DDR4-3200, 4 ECC DIMM, до 128 Гб
• Видеовыходы: 1 x VGA, 1 x DVI-D, 1 x HDMI, 1 x DisplayPort
• Порты 2.5GBASE-T: 2
• USB порты: 13 (5 x USB 2.0, 8 x USB 3.2)
• COM порты: 2 x RS-232, 2 x RS-232/422/485
• Дискретный ввод-вывод: 8 DI/DO
• Клавиатура, мышь: 1 x PS/2 клавиатура (внутренний)
• Audio: Line-in, line-out, mic-in
• Дисковая система: 1 x M.2, 4 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения: 1 x PCIe x16 (либо 2 x PCIe x8), 3 PCIe x4, 1 x Mini PCIe, 1 x M.2 (M2280)
• Питание, источник: ATX 24+8 pin
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 305 x 244
