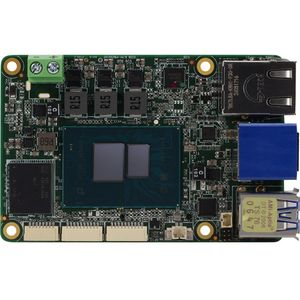

UP-ASL02N100-A10-0432
Артикул:ES-Aaeon-EMB-UP-49291
По запросу
В наличии: 0 (0)
Процессорная плата UP-ASL02N100-A10-0432, форм-фактор UP, процессор N100, 4 Гб LPDDR5, 32 Гб eMMC, HDMI, 1 LAN, 5 USB, 2 x I2C, 2 x PWM, 2 x SPI, GPIO, 1 COM, M.2 E2230, питание 12 V DC, 0~60C
Характеристики
Опции продукта
Отзывы
Обзор
| Форм-фактор | UP |
| Охлаждение, тип | Пассивное (fanless) |
| Процессор, архитектура | 12 Gen Alder Lake N |
| Процессор, модель | Intel N100 (0.1-3.4 Мгц) |
| Процессор, линейка | Atom |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | LPDDR5 |
| Объем установленной опер. памяти | 4 Гб |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 1 |
| Видеовыходы HDMI | 1 |
| Общее количество портов Ethernet | 1 |
| Порты Gigabit Ethernet | 1 |
| USB порты | 5 (2 x USB 2.0, 3 x USB 3.2) |
| USB порты, количество | 5 |
| USB порты, USB 2.0 | 2 |
| USB порты, USB 3.2 | 3 |
| COM порты | 1 x RS-232/422/485 |
| COM порты, количество | 1 |
| COM порты, RS-232 | 1 |
| COM порты, RS-485 | 1 |
| COM порты, RS-422 | 1 |
| Дискретный ввод-вывод | 8 GPIO |
| Дисковая система | 1 x eMMC |
| Объем установленного накопителя, ГБ | 32 |
| Слоты расширения M.2 | 1 |
| Питание, DC (V) | 12 |
| Поддерживаемые ОС | Windows 10 / 11, Linux |
| Рабочая температура, град. C | 0~60 |
| Габаритные размеры, мм | 85 x 56 |
| Производитель UP-ASL02N100-A10-0432 |
AAEON |
Анонсированная недавно плата Aaeon UP 710S не станет первой платой UP с процессорами Alder Lake N, т.к. еще в прошлом году компания выпустила UP7000 c N50/N100/N97. Модель UP7000, как и почти все остальные платы UP, оснащается 40-контактным разъемом GPIO аналогично DIY-ориентированным платам Raspberry Pi. Однако на плате размером 85 x 56 мм традиционный 40-контактный разъем DIP с шагом 2.54 занимает довольно много места и инженеры Aaeon решили перепроектировать плату без него. В результате набор внешних разъемов остался прежним, а вместо 28-битного GPIO плата получила 8 бит GPIO, два PWM-выхода, порт RS-232/422/485, два порта I2C и два порта SPI. За счет переноса процессора на верхнюю сторону платы удалось найти место для слота M.2 2230 E key. Новинка получила название 710S. Как и собратья по серии UP, плата предназначена для изготовления компактных компьютеров, создания POS-систем, медиа-плееров, для встраиваемого монтажа.
На данный момент компания сообщает о трех модификациях платы, которые различаются процессором (N100/N97) и объемом оперативной памяти. Для охлаждения 6- и 12-ваттных процессоров используется радиатор, который будет устанавливаться по время изготовления. Также в качестве опции заявлена пластина теплоотвода UP-BRKIT-A10-0001, которая устанавливается вместо радиатора. Процессор использует оперативную память LPDDR5, 4 или 8 Гб которой устанавливаются производителем. Накопителем служит 64- или 128-гигабайтный eMMC. Дополнительный контроллер устанавливается в слот M.2 2230 E key.
На внешние разъемы выведены три порта USB 3.2, гигабитный порт Ethernet и видеоинтерфейс HDMI. К внутренним коннекторам подключаются: 2 порта USB 2.0, кнопки и индикаторы передней панели, COM-порт, 2 I2C, 2 SPI, 2 PWM, порт на 8 линий GPIO.
Плата работает от источника постоянного тока напряжением 12 вольт и поддерживает режимы работы ATX и AT (всегда включен). Питание подключается через терминал, однако на фото видна разводка и для установки DC-JACK, как у плат UP7000.
Модификации UP 710S:
- UP-ASL02N100-A10-0432 - процессор N100, 4 Гб RAM, 32 Гб eMMC
- UP-ASL02N100-A10-0864 - процессор N100, 8 Гб RAM, 64 Гб eMMC
- UP-ASL02N97-A10-0864 - процессор N97, 8 Гб RAM, 64 Гб eMMC
В даташите на продукт также упоминаются процессоры N200 и N50.
Технические характеристики UP-ASL02N100-A10-0432:
- Форм-фактор: UP
- Охлаждение, тип: Пассивное (fanless)
- Процессор, архитектура: 12 Gen Alder Lake N
- Процессор, модель: Intel N100 (800 МГц)
- Chipset: SoC
- Объем установленной опер. памяти: 4 Гб LPDDR5
- Видеовыходы: 1 x HDMI
- Порты Gigabit Ethernet: 1
- USB порты: 5 (2 x USB 2.0, 3 x USB 3.2)
- COM порты: 1 x RS-232/422/485
- Дискретный ввод-вывод: 8 GPIO
- Дисковая система: 1 x eMMC
- Объем установленного накопителя, ГБ: 32
- Слоты расширения: 1 x M.2 E2230
- Питание, DC (V): 12
- Поддерживаемые ОС: Windows 10 / 11, Linux
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 85 x 56
