IB836F(E)-6413E
Артикул:ES-iBASE-EMB-IB-38925
По запросу
В наличии: 0 (0)

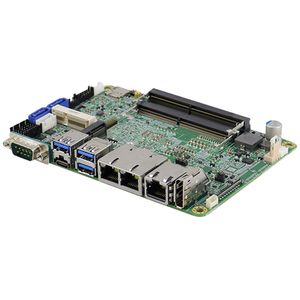

Процессорная плата IB836F(E)-6413E, форм-фактор 3.5'', процессор Atom x6413E, 2 DDR4 SODIMM, 2 DP, 3 LAN, 4 USB, 4 COM, DIO, 1 mSATA, 1 M.2 (E2230), 2 SATA, питание 9~36 V DC, -20~85C
Характеристики
Опции продукта
Отзывы
Обзор
| Форм-фактор | 3.5'' |
| Процессор, архитектура | emb Tremont |
| Процессор, модель | Intel Atom x6413E (1.5 ГГц) |
| Процессор, линейка | Atom |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR4-3200, 2 SODIMM, до 32 Гб |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 2 |
| Видеовыходы DP | 2 |
| Общее количество портов Ethernet | 3 |
| Порты Gigabit Ethernet | 3 |
| USB порты | 4 (USB 2.0, 3 x USB 3.1) |
| USB порты, количество | 4 |
| USB порты, USB 2.0 | 1 |
| USB порты, USB 3.1 | 3 |
| COM порты | 3 x RS-232, 1 x RS-232/422/485 |
| COM порты, количество | 4 |
| COM порты, количество | 4 |
| COM порты, RS-232 | 4 |
| COM порты, RS-485 | 1 |
| COM порты, RS-422 | 1 |
| Audio | ALC269 |
| Дисковая система | 1 x mSATA, 2 x SATA |
| Слоты расширения Mini PCI Express | 1 |
| Слоты расширения M.2 | 1 |
| Питание, DC (V) | 9~36 |
| Рабочая температура, град. C | -20~85 |
| Габаритные размеры, мм | 147 x 102 |
| Производитель IB836F(E)-6413E |
iBASE |
3.5-дюймовую процессорную плату, предназначенную для встраиваемых решений в сфере промышленной и транспортной автоматизации, выпустила компания iBASE. Плата будет оснащаться процессорами Atom и Celeron семейства Elkhart Lake. Невысокое тепловыделение процессора сводит к минимуму требования по способу монтажа платы в готовом решении, а наличие четырех последовательных интерфейсов позволит ей работать с несколькими модулями ввода-вывода или терминальными подключениями.
Теплопакет размещенных на плате IB836 процессоров составляет от 10 до 12 Вт, и для их охлаждения будет достаточно безвентиляторной схемы. При использовании в качестве радиатора корпуса готового изделия на плату устанавливается пластина-теплоотвод, в иных случаях больше плата оснащается радиатором.
Установленному на плате процессору потребуется оперативная память DDR4-3200 в виде модулей SODIMM. Слотов для SODIMM два, максимальный общий объем составляет 32 Гб. В качестве накопителя для размещения ПО и данных плата может использовать два SATA-устройства и mSATA SSD. Для установки плат расширения служит слот M.2 2230 E-key.
На внешние коннекторы платы выведены: COM-port RS-232/422/485, четыре гнезда шины USB, три медных порта Gigabit Ethernet, видеовыход DisplayPort. К внутренним коннекторам можно подключить три терминальных COM-порта, колодку HD-AUDIO, дисплей LVDS и 4-битный GPIO. В дополнение к чипу аудио-кодека ALC269 на плате установлен и усилитель. К нему можно подключить внешние двухваттные динамики.
Те модификации платы, на которых установлен процессор Atom, могут работать при отрицательных температурах. Однако при этом система должна быть собрана с использованием специальных модулей памяти и твердотельного накопителя "на минус". Наша компания "Встраиваемые Системы" является официальным представителем производителя промышленных модулей памяти и накопителей Cervoz, поэтому подходящие комплектующие можно заказать вместе с компьютером.
Для питания платы потребуется источник постоянного тока напряжением 9~36 вольт. Схемы питания платы поддерживают работу в режимах ATX и AT (всегда включен).
Модификации платы IB836F:
- IB836F(E)-6425E - процессор Atom x6425E (4 ядра, 4 потока, базовая тактовая частота 2 ГГц) , рабочая температура -20~85C
- IB836F(E)-6413E - процессор Atom x6413E (4 ядра, 4 потока, базовая тактовая частота 1.5 ГГц) , рабочая температура -20~85C
- IB836F(E)-6211E- процессор Atom x6211E (2 ядра, 2 потока, базовая тактовая частота 1.3 ГГц) , рабочая температура -20~85C
- IB836F(E)-N6210- процессор Celeron N6210 (2 ядра, 2 потока, базовая тактовая частота 1.2 ГГц) , рабочая температура 0~60C
- IB836F(E)-J6413- процессор Celeron J6413 (4 ядра, 4 потока, базовая тактовая частота 1.8 ГГц), рабочая температура 0~60C
Технические характеристики IB836F(E)-N6210:
- Форм-фактор: 3.5''
- Процессор, модель: Intel Celeron N6210 (1.2 ГГц)
- Chipset: SoC
- Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 32 Гб
- Видео контроллер: Интегрированный
- Видеовыходы 2 x DP
- Порты Gigabit Ethernet: 3
- USB порты: 4 (USB 2.0, 3 x USB 3.1)
- COM порты: 3 x RS-232, 1 x RS-232/422/485
- Audio: возможность подключения внешней колодки HD AUDIO
- Дисковая система: 1 x mSATA, 2 x SATA
- Слоты расширения: 1 x Mini PCI Express (mSATA), 1 x M.2 (2230 E-key)
- Питание, DC (V): 9~36
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 147 х 102
