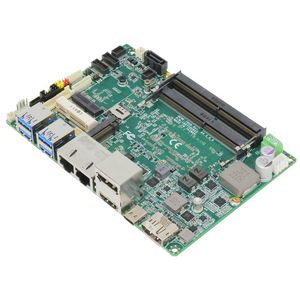

GENE-TGU6-A10-0003
Артикул:ES-Aaeon-EMB-GENE-38741
По запросу
В наличии: 0 (0)
Процессорная плата GENE-SKU6-A10-0003, форм-фактор 3.5'', процессор Core i5-1145G7E, HDMI, 3 DP, 2 LAN, 7 USB, 4 COM, 1 MiniPCIe, 2 M.2 (M2280, E2230), питание 9~36 V DC, 0~60C, TPM
Характеристики
Опции продукта
Отзывы
Обзор
| Форм-фактор | 3.5'' |
| Охлаждение, тип | Активное |
| Охлаждение, вентиляторы | подключение: 1 x 4 pin |
| Процессор, архитектура | 11 Gen Tiger Lake Embedded |
| Процессор, модель | Intel Core i5-1145G7E (1.5 ГГц) |
| Процессор, линейка | Core i5 |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR4-3200, 2 SODIMM, до 64 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 4 |
| Видеовыходы HDMI | 1 |
| Видеовыходы DP | 3 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 1 |
| Порты 2.5GBASE-T | 1 |
| USB порты | 7 (2 x USB 2.0, 5 x USB 3.2) |
| TPM | 1 x TPM |
| USB порты, количество | 7 |
| USB порты, USB 2.0 | 2 |
| USB порты, USB 3.2 | 5 |
| COM порты | 4 x RS-232/422/485 |
| COM порты, количество | 4 |
| COM порты, количество | 4 |
| COM порты, RS-232 | 4 |
| COM порты, RS-485 | 4 |
| COM порты, RS-422 | 4 |
| Дискретный ввод-вывод | 8 GPIO |
| Audio | Line-in, line-out, mic-in |
| Дисковая система | 1 x M.2, 1 x mSATA, 1 x SATA |
| Слоты для SIM-карт | 1 x NANO-SIM |
| Слоты расширения Mini PCI Express | 1 |
| Слоты расширения M.2 | 2 |
| Питание, DC (V) | 9~36 |
| Рабочая температура, град. C | 0~60 |
| Габаритные размеры, мм | 146 x 102 |
Одновременно с Axiomtek о выпуске 3.5-дюймовой процессорной платы на Tiger Lake объявила компания Aaeon. Новая плата получила название GENE-TGU6, она работает при температурах от минус 40 до плюс 85 градусов и предназначена для сборки безвентиляторных и панельных комьпьютеров промышленного класса. Популярность процессоров Tiger Lake обусловлена их более высокой скоростью обмена с памятью, производительным видеоконтроллером Iris Xe, а также аппаратным ускорением глубокого обучения и работы нейросетей.
Плата GENE-TGU6 будет выпущена в нескольких модификациях, которые будут различаться моделью установленного процессора и поддержкой напряжения питания 9~36 вольт вместо 12. Устанавливаемые на плату процессоры имеют базовый теплопакет в 15 ватт и их охлаждение может осуществляться как по безвентиляторной схеме, так и с использованием активного кулера. Кулер и радиатор для данных плат уже созданы и предлагаются производителем в качестве опции. Предлагается также теплоотвод (heatsink) - гладкая металлическая пластина, предназначенная для сброса тепла на корпус готового устройства. Для работы процессору требуется оперативная память DDR4-3200 в форм-факторе SODIMM. На плату можно установить один или два модуля максимальным общим объемом 64 Гб. Дисковыми устройствами могут служить SATA-накопитель и M.2 SSD (M2280). В силу малых размеров платы, слотов PCI-Express на ней нет, а для установки дополнительных контроллеров служат два слота - полноразмерный Mini PCIe и M.2 2230 E-key.
Обращает на себя внимание желание Aaeon вывести на внешние коннекторы побольше различных видеоинтерфейсов даже на такой крошечной плате. Это и HDMI, и два DisplayPort, и еще один DisplayPort с гнездом Type C. Также внешние разъемы получили два порта Ethernet и четыре гнезда шины USB 3.2. К внутренним коннекторам подключаются: LVDS и его инвертер, дискретный интерфейс, экранный сенсор, COM-порты, аудиоколодка.
Питание платы осуществляется от внешнего источника постоянного тока. В зависимости от модификации платы, напряжение может составлять 9~36 или 12 вольт. Схемы питание платы поддерживают режимы AT и ATX.
Список модификаций платы GENE-TGU6:
- GENE-TGU6-A10-0001 - Core i7-1185G7E, питание 9~36 V DC
- GENE-TGU6-A10-0002 - Core i7-1185G7E, питание 12V DC
- GENE-TGU6-A10-0003 - Core i5-1145G7E, питание 9~36 V DC
- GENE-TGU6-A10-0004 - Core i5-1145G7E, питание 12V DC
- GENE-TGU6-A10-0005 - Core i3-1115G4E, питание 9~36 V DC
- GENE-TGU6-A10-0006 - Core i3-1115G4E, питание 12V DC
Технические характеристики GENE-TGU6-A10-0001:
- Форм-фактор: 3.5''
- Охлаждение, тип: Активное
- Процессор, модель: Intel Core i7-1185G7E (1.80 ГГц)
- Chipset: SoC
- Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 64 Гб
- Видео контроллер: Интегрированный
- Видеовыходы: 1 xHDMI, 3 x DP
- ПортыEthernet: 1 x 1000Base-T, 1 x 2.5GBASE-T
- USB порты: 7 (2 x USB 2.0, 5 x USB 3.2)
- COM порты: 4 x RS-232/422/485
- искретный ввод-вывод: 8 GPIO
- Audio: Line-in, line-out, mic-in
- Дисковая система: 1 x M.2, 1 x mSATA, 1 x SATA
- Слоты для SIM-карт: 1 x NANO-SIM
- Слоты расширения: 1 x Mini PCI Express, 2 x M.2 (M2280, E2230)
- Питание, DC (V): 9~36
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 146 x 102
Компания «Встраиваемые Cистемы» рада предложить Вам высокотехнологичную продукцию различных производителей, заказать или получить дополнительную информацию можно, связавшись с нами по E-mail: sales@empc.ru или позвонив по телефону +7 (495) 648-60-47
