GENE-MTH6-A10-0003

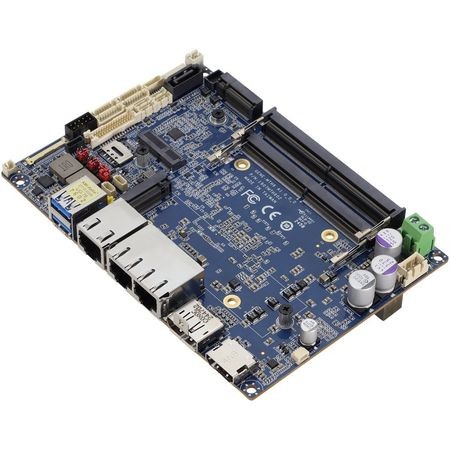

Все больше продуктов на мобильных процессорах Meteor Lake-H и Meteor Lake-U выходит у производителей промышленных плат и компьютеров. На днях компания Aaeon объявила о выпуске 3.5-дюймовой процессорной платы GENE-MTH6 с 15- и 28-ваттными Meteor Lake. Эту компактную плату отличает наличие сразу трех портов Ethernet и проприетарного слота расширения FPC2. Плата оснащена не только внешними разъемами для подключения дисплеев, но и внутренними eDP и LVDS, и поэтому ее можно использовать для встраиваемых решений, а также сборки информационных киосков. Производитель рекомендует плату GENE-MTH6 для работы в сфере управления дорожным движением, для систем контроля состояния окружающей среды и интеллектуальных систем видеонаблюдения.

Будет выпущено несколько модификаций платы, которые различаются только моделью процессора. Как и у многих других компактных плат GENE, процессор размещается на нижней стороне платы, а большинство разъемов, слоты и крупногабаритные электронные компоненты - на верхней. Такая компоновка позволяет увеличить размер охлаждающих устройств, а также облегчить их установку. Процессор может охаждаться как по пассивной, так и при помощи кулера. В качестве опции к плате производитель будет предлагать пластину теплоотвода и активный кулер, питанием которого управляет сама плата. Процессор использует оперативную память DDR5-5600, два модуля SODIMM максимальным общим объемом 96 Гб. Операционная система и данные могут храниться на 1 SATA-устройстве и 1 M.2 SSD 2280 M key. При использовании дополнительной платы FPC2 в систему добавится два слота 2280 M key. Платы расширения устанавливаются в слоты 2230 E key и 3052 B key. Для слота FPC2 пока существует только плата с M.2.

На внешние разъемы выведены два порта USB 3.2, два 2.5-гигабитных порта Ethernet и один гигабитный порт Ethernet. Рядом с ними размещены видеовыходы Display Port и HDMI. К внутренним коннекторам подключаются: eDP, LVDS, 8-битный GPIO, 4 COM-порта, 4 гнезда USB 2.0, аудиоколодка, ввод питания, процессорный кулер.

Плата подключается к источнику постоянного тока напряжением 9~36 вольт. Ввод питания не снаружи, а через внутренний терминал. Поддерживаются режимы ATX и AT.

Модификации GENE-MTH6:

• GENE-MTH6-A10-0001 - процессор Core Ultra 7 155H (16 ядер/22 потока, базовые частоты 1,4/0,9/0,7 ГГц, TDP 28 Вт)
• GENE-MTH6-A10-0002 - процессор Core Ultra 5 125H (14 ядер/18 потоков, базовые частоты 1,2/0,7/0,7 ГГц, TDP 28 Вт)
• GENE-MTH6-A10-0003 - процессор Core Ultra 7 155U (12 ядер/14 потоков, базовые частоты 1,7/1,2/0,7 ГГц, TDP 15 Вт)

Опции к плате:

• GENE-MTH6-FAN01 - кулер для процессора
• GENE-MTH6-HSP01 - пластина теплоотвода
• PER-SB2B-A01-0001 - дополнительная плата FPC2 M.2
• 1702150155 - кабель питания SATA
• 170X000603 - кабель передней панели
• 170X000156 - кабель аудио
• 1701090150 - кабель COM-порта (x1)
• 1700050207 - кабель 1 гнезда USB 2.0 (x1)

Технические характеристики GENE-MTH6-A10-0003:

• Форм-фактор: 3.5''
• Охлаждение, вентиляторы: подключение: 1 x 4 pin
• Процессор, архитектура: 14 Gen Meteor Lake
• Процессор, модель: Intel Core Ultra 7 155U (1.7/1.2/0.7 ГГц)
• Chipset: SoC
• Тип оперативной памяти: DDR5-5600, 2 SODIMM, до 96 Гб
• Объем установленной опер. памяти: Не установлено
• Видеовыходы 1 HDMI, 1 DP, 1 eDP, 1 LVDS
• Порты Gigabit Ethernet: 1
• Порты 2.5GBASE-T: 2
• USB порты: 6 (4 x USB 2.0, 2 x USB 3.2)
• COM порты: 2 x RS-232, 2 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Дисковая система: 1 x M.2, 1 x SATA
• Слоты для SIM-карт: 1 x NANO-SIM
• Слоты расширения M.2: 3 (2280 M-key, 2230 E-key, 3052 B-key)
• Питание, DC (V): 9~36
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 146 x 102
