GENE-EHL5-A10-0006
Артикул:ES-Aaeon-EMB-GENE-39147
По запросу
В наличии: 0 (0)

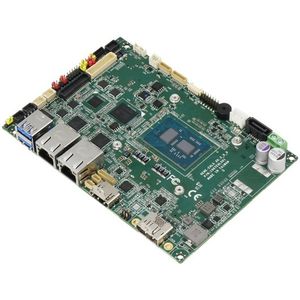

Процессорная плата GENE-EHL5-A10-0006, форм-фактор 3.5'', процессор Intel Atom x6211E, 1 DDR4 SODIMM, HDMI, DP, 2 LAN, 6 USB, 4 COM, DIO, 4 M.2 (E2230, B2242, B2280, B3025), питание12 V DC
Характеристики
Опции продукта
Отзывы
Обзор
| Форм-фактор | 3.5'' |
| Охлаждение, тип | Активное |
| Охлаждение, вентиляторы | подключение: 1 x 4 pin |
| Процессор, архитектура | emb Tremont |
| Процессор, модель | Intel Atom x6211E (1.3 ГГц) |
| Процессор, линейка | Atom |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR4-3200, 1 SODIMM, до 32 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 2 |
| Видеовыходы HDMI | 1 |
| Видеовыходы DP | 1 |
| Видеовыходы LVDS | 1 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 2 |
| USB порты | 6 (4 x USB 2.0, 2 x USB 3.2) |
| USB порты, количество | 6 |
| USB порты, USB 2.0 | 4 |
| USB порты, USB 3.2 | 2 |
| COM порты | 4 x RS-232/422/485 |
| COM порты, количество | 4 |
| COM порты, RS-232 | 4 |
| COM порты, RS-485 | 4 |
| COM порты, RS-422 | 4 |
| Дискретный ввод-вывод | 8 DI, 8 DO |
| Audio | line-in, line-out, mic-in, speaker-out |
| Дисковая система | 1 x M.2, 1 x SATA |
| Слоты для SIM-карт | 1 x SIM |
| Слоты расширения M.2 | 4 |
| Питание, DC (V) | 12 |
| Поддерживаемые ОС | Windows 10 |
| Рабочая температура, град. C | 0~60 |
| Габаритные размеры, мм | 146 x 102 |
| Соответствие стандартам | CE/FCC |
Компания Aaeon выпустила процессорную плату GENE-EHL5, предназначенную для сборки панельных и безвентиляторных компьютеров. Плата выполнена в форм-факторе 3.5 дюйма, оснащается процессорами семейства Elkhart Lake, 16-канальным интерфейсом дискретного ввода-вывода и тремя слотами M.2 для дополнительных контроллеров. Ряд модификаций платы также имеют контроллер шины CAN и порт для подключения экранного сенсора.
В зависимости от модификации, на плате могут быть установлены двухъядерные процессоры Celeron N6210 / Atom x6211E и четырехъядерные Pentium J6426 / Atom x6425E. Теплопакет самого мощного из этих процессоров составляет 12 Вт, что не предвещает трудностей с организацией охлаждения системы. Все модификации платы поставляются с уже установленным на процессор радиатором, а для воздушного охлаждения готовой системы плата располагает стандартным 4-контактным разъемом питания вентилятора. Процессору для работы потребуется оперативная память DDR4-3200 максимальным объемом 32 Гб. Операционную систему и данные плата может хранить на SATA-устройстве и на M.2 SSD. Для установки дополнительных контроллеров служат три слота M.2 (2242 B-key, 2230 E-key, 3052 B-key).
На внешние коннекторы платы выведены два гнезда шины USB 3.2, два медных порта Gigabit Ethernet, видеоинтерфейсы HDMI и DisplayPort. К внутренним коннекторам платы подключаются: дискретный интерфейс, 4 порта шины USB 2.0, 4 универсальных COM-порта RS-232/422/485, видеоинтерфейс LVDS, аудиоколодка, порты шины CAN, SATA-устройство, ввод питания. Слоты для модуля памяти и плат расширения расположены с нижней стороны платы.
Питание платы осуществляется от внешнего источника постоянного тока. Ряд модификаций поддерживают напряжение питания 9~36 В, а все модели с VGA-видеовыходом работают только от 12 В.
Список модификаций платы GENE-EHL5:
- GENE-EHL5-A10-0001 - процессор Celeron N6210, DP + HDMI, питание 9~36 V, контроллер сенсора
- GENE-EHL5-A10-0002 - процессор Celeron N6210, VGA, питание 12 V
- GENE-EHL5-A10-0003 - процессор Celeron J6412, DP + HDMI, питание 9~36 V, контроллер сенсора
- GENE-EHL5-A10-0004 - процессор Celeron J6412, VGA, питание 12 V
- GENE-EHL5-A10-0005 - процессор Pentium J6426, DP + HDMI, питание 9~36 V, контроллер сенсора, CAN
- GENE-EHL5-A10-0006 - процессор Atom x6211E, DP + HDMI, питание 12 V
- GENE-EHL5-A10-0007 - процессор Atom x6425E, DP + HDMI, питание 9~36 V, контроллер сенсора, CAN
- GENE-EHL5-A10-0008 - процессор Atom x6425E, VGA, питание 12 V
- GENE-EHL5-A10-0009 - процессор Atom x6425RE, DP + HDMI, питание 9~36 V, контроллер сенсора, CAN
Технические характеристики GENE-EHL5-A10-000:
- Форм-фактор: 3.5''
- Охлаждение, вентиляторы: подключение: 1 x 4 pin
- Процессор, модель: Intel Celeron N6210 (1.2 ГГц)
- Chipset: SoC
- Тип оперативной памяти: DDR4-3200, 1 SODIMM, до 32 Гб
- Видеовыходов, всего: 3
- Видеовыходы: 1 HDMI, 1 DisplayPort, 1 LVDS
- Порты Gigabit Ethernet: 2
- USB порты: 6 (4 x USB 2.0, 2 x USB 3.2)
- COM порты: 4 x RS-232/422/485
- Дискретный ввод-вывод: 8 DI, 8 DO
- Audio: line-in, line-out, mic-in, speaker-out
- Дисковая система: 1 x M.2, 1 x SATA
- Слоты для SIM-карт: 1 x SIM
- Слоты расширения M.2: 4 (2280 M-key, 2242 B-key, 2230 E-key, 3052 B-key)
- Питание, DC (V): 9~36
- Поддерживаемые ОС: Windows 10 / 11
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 146 x 102
