GENE-APL7-A10-F002
| Форм-фактор | 3.5'' |
| Охлаждение, тип | Пассивное (fanless) |
| Охлаждение, вентиляторы | подключение: 1 x 3 pin |
| Процессор, архитектура | emb Goldmont |
| Процессор, модель | Intel Pentium N4200 (1.1 ГГц) |
| Процессор, линейка | Celeron |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR3L-1866, 1 SODIMM, до 8 Гб |
| Объем установленной опер. памяти | Не установлено |
| Видео контроллер | Интегрированный |
| Видеовыходов, всего | 3 |
| Видеовыходы VGA | 1 |
| Видеовыходы LVDS | 2 |
| Общее количество портов Ethernet | 2 |
| Порты Gigabit Ethernet | 2 |
| USB порты | 10 (8 x USB 2.0, 2 x USB 3.2) |
| USB порты, количество | 10 |
| USB порты, USB 2.0 | 8 |
| USB порты, USB 3.2 | 2 |
| COM порты | 10 x RS-232, 2 x RS-232/422/485 |
| COM порты, количество | 12 |
| COM порты, количество | 12 |
| COM порты, RS-232 | 12 |
| COM порты, RS-485 | 2 |
| COM порты, RS-422 | 2 |
| Дискретный ввод-вывод | 8 DI/DO |
| Audio | колодка HD AUDIO + усилитель 2 x 2 Вт |
| Дисковая система | 1 x mSATA, 1 x SATA |
| Слоты расширения Mini PCI Express | 1 |
| Питание, DC (V) | 12 |
| Поддерживаемые ОС | Windows 10 |
| Рабочая температура, град. C | 0~60 |
| Габаритные размеры, мм | 146 x 102 |

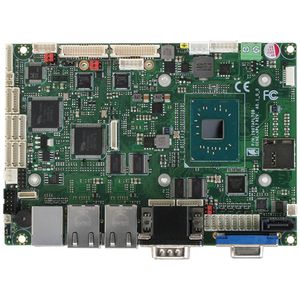

Выпущенная компанией Aaeon процессорная плата GENE-APL7-A10-F002 выполена в форм-факторе 3.5'' и собрана на базе процессора Pentium N4200. Оснащенная десятью портами RS-232 и двумя иниверсальными RS-232/422/485, плата предназначане для сборки компактных компьютеров ми встраиваемого монтажа. Плата может стать удобным решением в тех случаях, когда требуется опрашивать большое количество устройств, подключенных по RS-232, консолидировать и обрабатывать полученные даные. Наличие двенадцати последовательных интерфейсов позволит избежать расходов, которые потребовались бы на дооснащение обычной платы подобного класса дополнительными контроллерами.
Установленный на плате процессор Pentium N4200 относится к встраиваемому классу и имеет теплопакет 6 Вт. Для охлаждения процессора достаточно контакта процессора с металлическим корпусом готового устройства либо отдельного радиатора, который производитель предлагает как опцию к плате. Система использует оперативную память DDR3L-1866 в форм-факторе SODIMM. На плату один модуль максимальным объемом 8 Гбайт. Для установки плат расширения служит полноразмерный слот Mini PCIe. В качестве накопителя для размещения ПО и данных могут служить устройство SATA (включая DOM) и накопитель mSATA SSD.
Внешние коннекторы собраны на одной стороне платы. На них выведены: два медных порта Gigabit Ethernet, видеовыход VGA, два универсальных последовательных порта RS-232/422/485, два гнезда шины USB 3.2. К внутренним коннекторам платы подключаются 10 последовательных интерфейсов RS-232, восемь гнезд USB 2.0, два дисплея LVDS, аудиоколодка HD AUDIO либо динамики.
