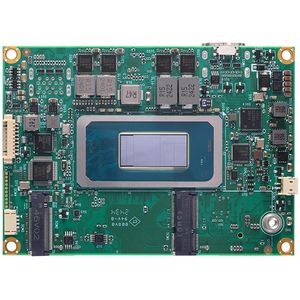

Плата Axiomtek PICO570 на процессорах Meteor Lake

Плата Axiomtek PICO570 на процессорах Meteor Lake

Axiomtek выпустил обновление в своей линейке процессорных плат PICO. Начато производство платы PICO570, которая выполнена в форм-факторе Pico-ITX и использует процессоры Meteor Lake. Сам по себе процессор Meteor Lake имеет довольно солидный размер и для того, чтобы выиграть как можно больше места для компонентов, инженеры компании отказались от размещения разъемов портов Ethernet на самой плате и сделали их выносными. За счет этого на плате размером 100 x 72 мм удалось установить слоты для двух плат M.2 и слот для модуля SODIMM.

На плату будут устанавливаться 15-ваттные процессоры Meteor Lake (серия U), для охлаждения которых планируется использовать радиатор. В документации к плате показан радиатор, закрывающий всю нижнюю поверхность платы. Поскольку слоты для плат M.2 также находятся на нижней стороне, радиатор может быть использован и для охлаждения накопителя и доп. контроллера. Процессору потребуется оперативная память DDR5-5600, 1 SODIMM объемом до 48 Гб. Накопителем служит M.2 SSD 2280 M key, а во второй слот ставится плата M.2 2230 E key.

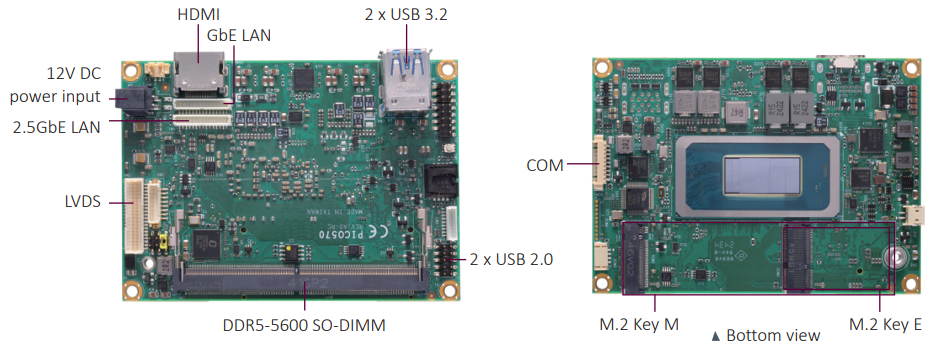

У компактной платы только два разъема для внешней панели, это двойной USB 3.2 и HDMI. К внутренним коннекторам подключаются: два порта Ethernet, два гнезда USB 2.0, видеоинтерфейс LVDS, один COM-порт RS-232/422/485.

Плата подключается к источнику постоянного тока напряжением 12 вольт. Поддерживаются режимы AT и ATX.

Модификации платы PICO570:

• PICO570-U7 - плата с процессором Core Ultra 7 155U (12 ядер/14 потоков, базовые частоты 1,7/1,2/0,7 ГГц, TDP 15 Вт)
• PICO570-U5 - плата с процессором Core Ultra 5 125U (12 ядер/14 потоков, базовые частоты 1,3/0,8/0,7 ГГц, TDP 15 Вт)

Опции к плате PICO570:

• AX93A19 - плата слота для SIM-карты
• AX93A22 - плата с аудиоконнекторами Mic-in/Line-in/Line-out
• 594H51R2810E - кабель с 2 гнездами шины USB 2.0
• 59380880250E - кабель COM-порта

Технические характеристики PICO570-U7:

• Форм-фактор: Pico-ITX
• Процессор, архитектура: 14 Gen Meteor Lake
• Процессор, модель: Intel Core Ultra 7 155U (1.7/1.2/0.7 ГГц)
• Chipset: SoC
• Тип оперативной памяти: DDR5-5600, 1 SODIMM, до 48 Гб
• Видеовыходы: 1 x HDMI, 1 x LVDS
• Порты Gigabit Ethernet: 1
• Порты 2.5GBASE-T: 1
• USB порты: 4 (2 x USB 2.0, 2 x USB 3.2)
• COM порты: 1 x RS-232/422/485
• Д<искретный ввод-вывод: 4 DI, 4 DO
• Дисковая система: 1 x M.2
• Слоты расширения M.2: 2 (M2280, E2230)
• Питание, DC (V): 12
• Рабочая температура, град. C: -20~60
• Габаритные размеры, мм: 100 x 72
