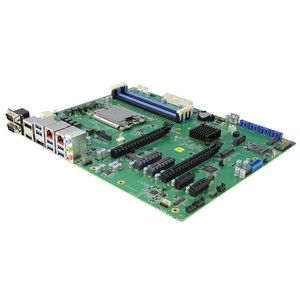

Материнская плата IBASE MBB1004 для процессоров Bartlett Lake

Материнская плата IBASE MBB1004 для процессоров Bartlett Lake

IBASE Technology Inc готовит к производству ATX-ную материнскую плату для процессоров LGA 1700, которая будет поддерживать новые процессоры Bartlett Lake-S. Плата MBB1004 не является обновленной версией выпущенной ранее платы MBB-1000, это полностью новая разработка с иной конфигурацией слотов и разъемов. Процессоры Bartlett Lake-S на данный момент лишь объявлены компанией Intel, их выход ожидается позже в этом году. Вернувшись к использованию только полноценных ядер, Intel переосмысливает свою концепцию гибридной компоновки массовых настольных процессоров. Сообщается, что выполненные для LGA 1700, процессоры Bartlett Lake-S не будут работать в старых платах, однако у новых плат ожидается поддержка всех моделей данного конструктива - от Alder Lake и Raptor Lake до новых процессоров Bartlett Lake-S.

Плата MBB1004 будет поддерживать новые процессоры серий Core 200E и Core 200PE, а также процессоры 12, 13 и 14 поколения Core. Компания не указывает теплопакет, однако можно предположить, что 125-ваттные процессоры будут поддерживаться и это даст возможность использовать плату с верхними моделями нового семейства - 273PQE, 253PQE, 223PQE. Плата работает с оперативной памятью DDR5, устанавливаются 4 DIMM максимальным общим объемом 192 гб. За обслуживание шины PCIe и связь с внешними устройствами отвечает PCH R680E или Q670E. Плата MBB1004 будет работает с двумя накопителями NMVe SSD в слотах M.2 2280 M key и 4 SATA-устройствами. На базе PCH будут поддерживаться массивы RAID 0/1/5/10.

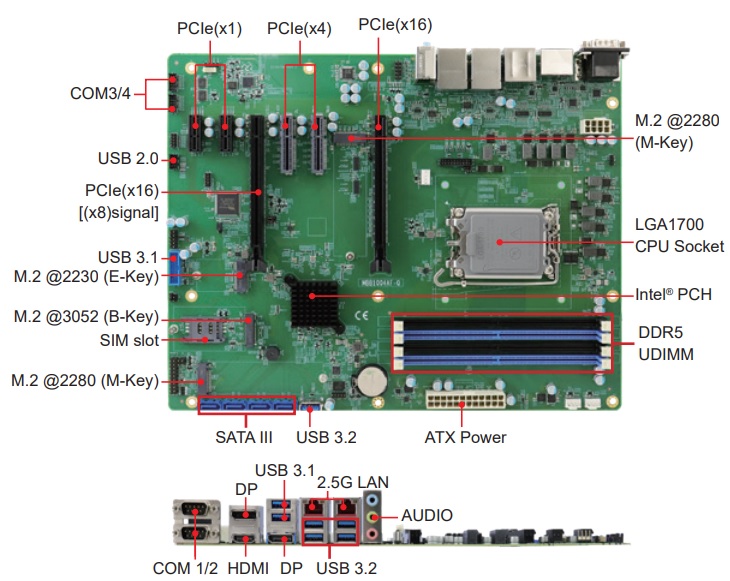

Еще два слота M.2 предназначены для плат 2230 E key и 3052 B key. Платы PCI Express устанавливаются в слоты: 2 x PCIe x16, 2 x PCIe x4, 2 x PCIe x1. Слоты x16 работают по схеме 16+8.

На внешние разъемы платы выведены два 2.5-гигабитных порта Ethernet, 6 гнезд USB, два COM-порта и видеоинтерфейсы Display Port и HDMI. В описании платы на сайте указан также DVI-D, однако на фотографиях платы его нет. Возможно этот интерфейс будет у иных модификаций платы.

К внутренним коннекторам подключаются два гнезда USB 2.0, два гнезда USB 3.2, 4-битный дискретный интерфейс, два COM-порта.

Плата работает с источником питания ATX (24 pin ATX + 8 pin EPS). О поддержке режима AT производитель не сообщает.

Модификации MBB1004:

• MBB1004AF-Q - PCH Q670E, базовая
• MBB1004AF-R - PCH R680E, поддержка памяти ECC

Технические характеристики MBB1004AF-Q:

• Форм-фактор: ATX
• Охлаждение, вентиляторы: подключение: 3 x 4 pin
• Разъем процессора: LGA 1700
• Chipset: Intel Q670E
• Тип оперативной памяти: DDR5-5600, 4 DIMM, до 192 Гб
• Видеовыходы: 1 x HDMI, 2 x DP
• Порты 2.5GBASE-T: 2
• USB порты: 8 (2 x USB 3.1, 6 x USB 3.2)
• COM порты: 2 x RS-232, 2 x RS-232/422/485
• Дискретный ввод-вывод: 4 DI, 4 DO
• Audio: Line-in, line-out, mic-in
• Дисковая система: 1 x M.2, 4 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения: 1 x PCIe x16, 1 x PCIe x8, 2 x PCIe x4, 2 x PCIe x1
• Слоты расширения M.2: 4 (2 x 2280 M key, 1 x 2230 E key, 1 x 3052 B key)
• Питание, источник: ATX 24+8 pin
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 305 x 244
