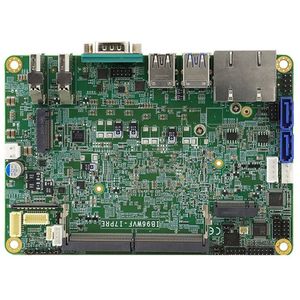

3.5-дюймовая процессорная плата iBASE IB96W

3.5-дюймовая процессорная плата iBASE IB96W

Процессорную плату размерами : 147 x 102 мм выпустит компания IBASE Technology. Новинка получила название IB96W и является обновленной версией выпускавшейся ранее компактной платы IB961. Слот для твердотельного накопителя M.2 был перенесен с нижней поверхности платы на верхнюю, где накопитель будет располагаться рядом с модулем оперативной памяти. Оснащенные дискретным интерфейсом и универсальными COM-портами RS-232/422/485 компактные платы серии 96x являются универсальной платформой для сборки компактных компьютеров и встраиваемых промышленных решений. Благодаря интерфейсу LVDS плата также может быть использована для сборки панельных компьютеров и информационных киосков.

Процессорную плату размерами : 147 x 102 мм выпустит компания IBASE Technology. Новинка получила название IB96W и является обновленной версией выпускавшейся ранее компактной платы IB961. Слот для твердотельного накопителя M.2 был перенесен с нижней поверхности платы на верхнюю, где накопитель будет располагаться рядом с модулем оперативной памяти. Оснащенные дискретным интерфейсом и универсальными COM-портами RS-232/422/485 компактные платы серии 96x являются универсальной платформой для сборки компактных компьютеров и встраиваемых промышленных решений. Благодаря интерфейсу LVDS плата также может быть использована для сборки панельных компьютеров и информационных киосков.

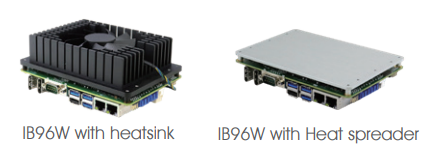

На данный момент известно лишь об одной модификации, которая будет использовать шестиядерный процессор Core i7-1370PRE. Охлаждение системы как пассивное, так и активное, в качестве опции компания предлагает к плате кулер HSIB96W-B и теплоотвод HSIB96W-1. Подобно плате IB961, новинке требуется оперативная память DDR5-4800, один модуль объемом до 32 Гб. Накопителями для размещения ПО и данных могут служить два SATA-устройства и один M.2 SSD 2280 M key NVMe. Для установки плат расширения служат слоты M.2 2230 E key и 3052 B key. Из-за малых размеров платы гнезда элемента питания RTC-часов на ней нет, он подключается через разъем.

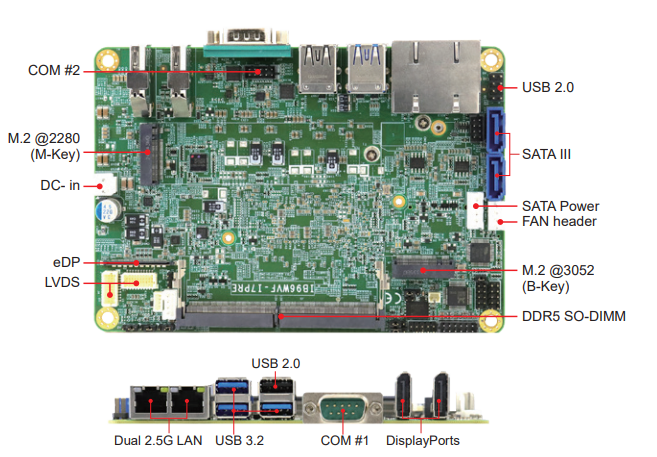

Стандартные разъемы для внешних подключений собраны на одной стороне платы. Здесь находятся: два порта 2.5G Ethernet, 4 гнезда шины USB, видеовыходы DP и HDMI, один из COM-портов. К внутренним разъемам подключается дисплеи eDP и LVDS, 4 гнезда USB 2.0, второй COM-порт, дискретный ввод-вывод.

При использовании платы при отрицательных температурах её необходимо оснащать модулями памяти и накопителями, которые тоже поддерживают работу при низких температурах.

Плата подключается к источнику постоянного тока напряжением 12-24 V через внутренний разъем. Поддерживаются режимы ATX и AT (всегда включен).

Технические характеристики IB96WAF-I7PRE:

• Форм-фактор: 3.5''
• Охлаждение, тип: Активное
• Охлаждение, вентиляторы: подключение: 1 x 4 pin
• Процессор, модель: Intel Core i7-1370PRE (1.9 ГГц)
• Тип оперативной памяти: DDR5-4800, 1 SODIMM, до 32 Гб
• Видеовыходы: 2 x HDMI, 1 x LVDS
• Порты 2.5GBASE-T: 2
• USB порты: 6 (3 x USB 2.0, 3 x USB 3.2)
• COM порты: 2 x RS-232/422/485
• Дискретный ввод-вывод: 4 DI, 4 DO
• Дисковая система: 1 x M.2, 2 x SATA
• Слоты расширения M.2: 3 (2230, 2280, 3052)
• Питание, DC (V): 12~24
• Поддерживаемые ОС: Windows 11, Linux
• Рабочая температура, град. C: -40~75
• Габаритные размеры, мм: 147 x 102
