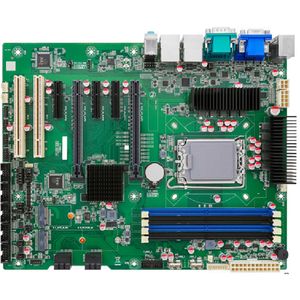

Материнская плата Axiomtek IMB542 для Alder Lake / Raptor Lake и DDR5

Материнская плата Axiomtek IMB542 для Alder Lake / Raptor Lake и DDR5

У Axiomtek вышла материнская плата IMB542, которая использует процессоры 12/13/14 поколения Core и оперативную память DDR5. Новинка станет важным дополнением к вышедшим ранее платам IMB540 и IMB541, которые работают с теми же процессорами, но используют более медленную память DDR4. Плата выполнена в форм-факторе Standard ATX и предназначена для сборки промышленных компьютеров и модернизации оборудования. Как и другие платы промышленной серии IMB, новинка получила последовательные порты (4 RS-232, универсальный RS-232/422/485 и RS-232/485) и дискретный интерфейс (8 программируемых каналов).

Плата совместима с процессорами 12, 13 и 14 поколения Core c LGA1700. Схемы питания материнской платы IMB542 могут работать с процессорами, теплопакет которых не превышает 125 Вт. Это позволит устанавливать процессоры начиная от двухъядерного Celeron G6900 и заканчивая 24-ядерным Core i9-14900. Процессору для работы потребуется оперативная память DDR5, всего до 4 модулей максимальным общим объемом 192 Гб. Для подключения систем охлаждения процессора и корпуса на плате расположены три 4-контактных разъёма. Обменом с периферийными устройствами и контролем шины PCIe занимается чип PCH Q670. В качестве дисковых накопителей плата может использовать 4 SATA-устройства и один M.2 SSD (M key 2280). На базе PCH поддерживается работа с массивами RAID 0/1/5/10.

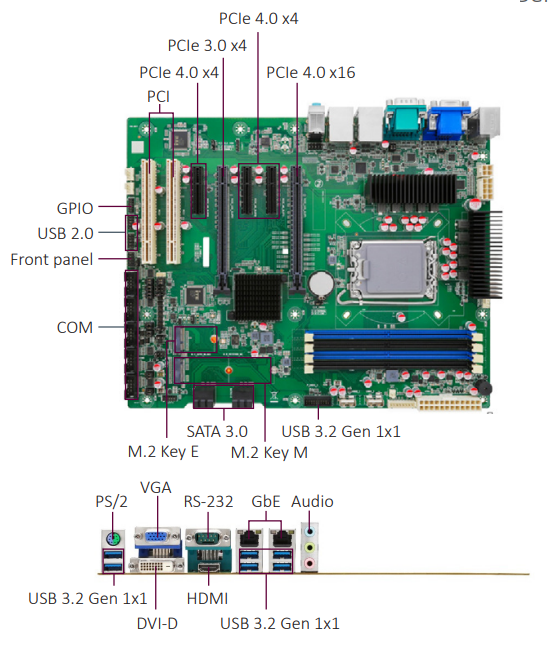

Для установки плат расширения служат слоты: 2 x PCIe x16, 3 x PCIe x4, 2 x PCI. Физических разъемов x16 на плате два, однако один из слотов имеет только сигналы x4. Три слота x3 выполнены без ограничителя, что позволяет при необходимости устанавливать платы расширения x8 и x16. Также на плате IMB542 расположен один слот M.2 2230 E key и один слот M.2 2280 M key. Слот M.2 2230 получил сигналы PCIe x1 и USB 2.0, а слот M.2 2280 использует 4 линии PCIe и предназначен для установки накопителя NVMe SSD.

На панель внешних коннекторов выведены: последовательный порта RS-232, видеоинтерфейсы VGA, HDMI, DVI-D, 6 гнезд шины USB 3.2, два гигабитных порта Ethernet и аудиоразъёмы. Также на заднюю панель выведен комбинированный разъём клавиатуры и мыши PS/2, через который плату можно подключать к KVM-системам предыдущего поколения. К внутренним разъёмам подключаются: 5 COM-портов, дискретный интерфейс GPIO, 4 гнезда шины USB 2.0, 2 гнезда шины USB 3.2. Уже традиционно для плат IMB, присутствует внутренний разъем USB 2.0 Type A для установки flash-накопителя или ключа аппаратной защиты ПО внутри корпуса готового устройства.

Плата подключается к источнику питания при помощи 24-контактного разъема ATX и 8-контактного EPS. У данной модели появился дополнительный 4-контактный разъем, который может быть полезен при работе с мощными процессорами. Схемы питания платы могут работать в режимах AT и ATX.

Опции к плате IMB542:

• 5938A808010E - планка 2 x USB 2.0 с кабелем 190мм
• 5938A808020E - планка 2 x USB 2.0 с кабелем 400мм
• 5948C122800E - планка 2 x USB 3.2 с кабелем 400мм
• 594G5208000E - кабель SATA 500 мм
• 59380402010E - планка 1 x COM с кабелем 300 мм
• 59380703000E - планка 2 x COM с кабелем 300 мм
• 711000002500 - кулер процессора для корпусов 2U/4U

Технические характеристики IMB542-Q670-SP:

• Форм-фактор: ATX
• Охлаждение, вентиляторы: подключение: 3 x 4 pin
• Процессор, архитектура: 12/13/14 Gen Alder Lake / Raptor Lake / Raptor Lake Refresh
• Разъем процессора: LGA 1700
• Chipset: Intel Q670
• Тип оперативной памяти: DDR5-4400, 4 DIMM, до 192 Гб
• Видеовыходы: 1 VGA, 1 DVI-D, 1 HDMI
• Порты Gigabit Ethernet: 2
• USB порты: 13 (5 x USB 2.0, 8 x USB 3.2)
• COM порты: 4 x RS-232, 1 x RS-232/422/485, 1 x RS-232/485
• Дискретный ввод-вывод: 8 DI/DO
• Клавиатура, мышь: 1 x PS/2 (совмещенный для клавиатуры и мыши)
• Audio: Line-in, line-out, mic-in
• Дисковая система: 1 x M.2, 4 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения: 2 x PCI, 1 x PCIe x16, 4 x PCIe x4
• Слоты расширения M.2: E2230, M2280
• Питание, источник: ATX 24+8 pin+4pin
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 305 x 244
