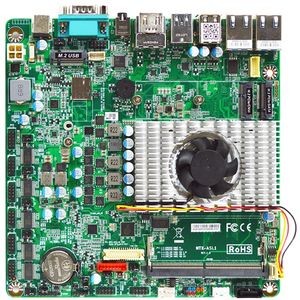

Процессорная плата Jetway MTX-ASL1 на Atom x7211RE/x7433RE

Процессорная плата Jetway MTX-ASL1 на Atom x7211RE/x7433RE

Низкопрофильная Mini-ITX плата на Amston Lake вышла у компании Jetway. Плата MTX-ASL1 имеет высоту 19 мм и может быть использована для сборки компьютеров в малогабаритных корпусах. Наличие внутреннего и внешнего вводов питания позволяет ставить плату как в корпус с внешним блоком питания, так и в традиционный корпус, где блок питания встроен. У MTX-ASL1 нет стандартных слотов PCI Express, платы расширения ставятся в три слота M.2. Несмотря на небольшие размеры, плата получила 6 COM-портов с поддержкой подачи питания 5/12 V на оконечное устройство, включая универсальный порт RS-232/422/485. Плата работает при температуре -20С, оснащена 8-битным GPIO и ориентирована на промышленный сегмент рынка.

Будет выпущено несколько модификаций платы, различия между модификациями в модели установленного процессора (Atom x7211RE/Atom x7433RE) и в типе TPM (TPM/fTPM). Плата будет поставляться с уже установленным кулером, второй кулер для охлаждения корпуса подключается к 4-контактному разъему. Процессор использует оперативную память DDR5-4800, один модуль максимальным объемом 32 Гб. Накопителем может служить одно SATA-устройство и один M.2 SSD (SATA/NVMe). В качестве опции производитель указывает возможность выпуска платы с уже установленным eMMC объемом 64 Гб. Слотов для плат M.2 три, это: 2230 E-key, 2242/2280 M-key, 3042/3052 B-key.

На панели внешних коннекторов выведены: два 2.5-гигабитных порта Ethernet, 2 гнезда USB 2.0, 2 гнезда USB 3.2, два видеовыхода HDMI, комбо-аудиоконнектор, универсальный COM-порт RS-232/422/485. На USB Type C выведен также Display Port. На внутренние коннекторы выведены 5 портов RS-232, LVDS, аудиоколодка передней панели и интерфейс GPIO.

Плата подключается к источнику постоянного тока напряжением 12~28 вольт. Схемы питания работают в режимах AT и ATX.

Модификации платы:

• MTX-ASL1-72110010 - процессор Atom x7211RE (2 ядра / 2 потока, базовая частота 1.0 ГГц, TDP 6 Вт), Intel PTT (fTPM)
• MTX-ASL1-72110210 - процессор Atom x7211RE (2 ядра / 2 потока, базовая частота 1.0 ГГц, TDP 6 Вт), TPM2.0
• MTX-ASL1-74330010 - процессор Atom x7433RE (4 ядра / 4 потока, базовая частота 1.5 ГГц, TDP 9 Вт), Intel PTT (fTPM)
• MTX-ASL1-74330210 - процессор Atom x7433RE (4 ядра / 4 потока, базовая частота 1.5 ГГц, TDP 9 Вт), TPM2.0

Комплект поставки:

Плата, заглушка, радиатор с вентилятором, кабель SATA, кабель питания SATA.

Технические характеристики MTX-ASL1-72110010:

• Форм-фактор: Mini-ITX
• Охлаждение, тип: Активное
• Охлаждение, вентиляторы: подключение: 2 x 4 pin
• Процессор, модель: Intel Atom x7211RE (1.0 ГГц)
• Тип оперативной памяти: DDR5-4800, 1 SODIMM, до 32 Гб
• Видеовыходы: 2 x HDMI, 1 x DP, 1 x LVDS
• Прочее: Intel PTT(fTPM)
• Порты 2.5GBASE-T: 2
• USB порты: 8 (6 x USB 3.0, 2 x USB 3.2)
• COM порты: 5 x RS-232, 1 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Клавиатура, мышь: 1 x PS/2 (совмещенный для клавиатуры и мыши)
• Audio: line-out / mic-in, динамики
• Дисковая система: 1 x M.2, 1 x SATA
• Слоты расширения M.2: M2242/2280, E2230, B3042/3052
• Питание, источник: DC jack + 4pin
• Питание, DC (V): 12~28
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: -20~75
• Габаритные размеры, мм: 170 x 170
