Материнская плата Aaeon MAX-H810A для процессоров Arrow Lake

Материнская плата Aaeon MAX-H810A для процессоров Arrow Lake

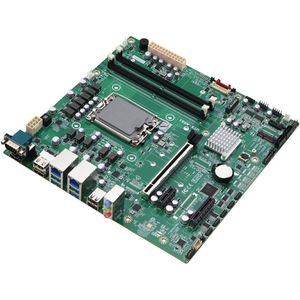

AAEON Technology Inc. выпустила материнскую плату MAX-H810A с PCH Intel H810, которая является облегченной версией выпущенной ранее платы MAX-Q870A. Плата выполнена в форм-факторе MicroATX и использует настольные процессоры Arrow Lake и оперативную память DDR5. У платы стало на один слот PCIe x4 меньше и максимальный объем памяти сократился до 128 Гб. При этом MAX-H810A остается в промышленном сегменте, она сохранила все последовательные порты, встроенный дискретный интерфейс и работоспособность при отрицательных температурах.

Плата поддерживает установку процессоров Alder Lake с базовым теплопакетом 65 Вт. К MAX-H810A можно подключить три кулера (4 pin). Процессор использует оперативную память DDR5-6400, 2 DIMM максимальным объемом 128 Гб. В качестве накопителя может использоваться 2 SATA-устройства и один M.2 SSD в слоте M2242/80.

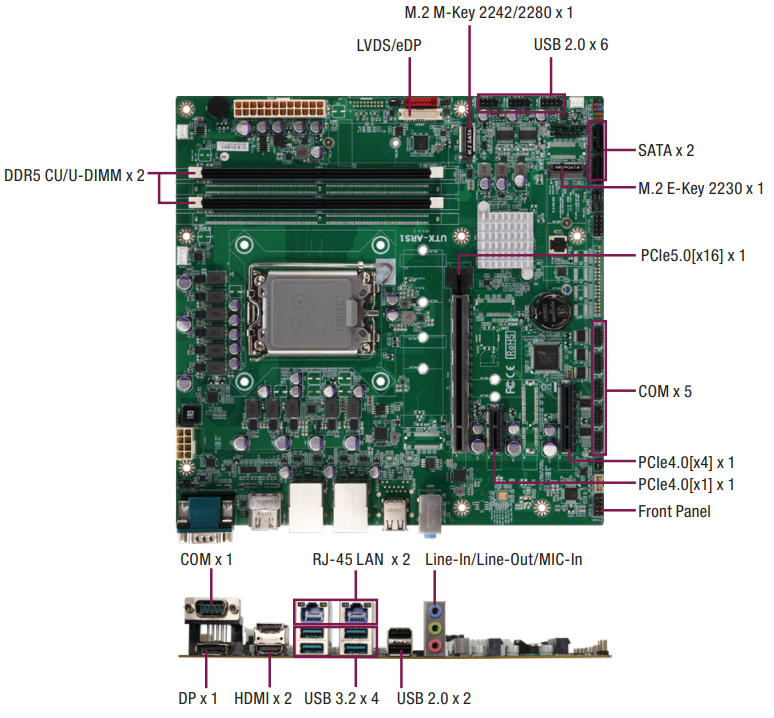

Для установки плат PCI Express предназначены слоты: 1 x PCIe x16, 1 x PCIe x4, 1 x PCIe x1. Платы M.2 устанавливаются в слоты 2230 E-key, 2242/2280 M-key.

На панель внешних разъемов выведены два 2.5-гигабитных порта Ethernet, 4 гнезда USB 3.2, два видеовыхода HDMI, видеовыход DP, аудиоразъемы. К внутренним коннекторам подключаются: 5 портов RS-232, 6 портов шины USB 3.2, два порта шины USB 2.0, порт RS-232/422/485, дисплей LVDS, порт клавиатуры и мыши PS/2.

Плата подключается к источнику питания ATX стандартным 24-контактным разъемом и 8-контактным EPS. Поддерживаются режимы AT и ATX.

В качестве опций к плате компания будет предлагать несколько разновидностей кулера:

• AP-FNTH11700010 - 2500 RPM, TDP 95 Вт
• AP-FNTH11700050 - 4500 RPM, TDP 95 Вт
• AP-FNTH11700030 - 8400 RPM, TDP 125 Вт

Технические характеристики MAX-H810A-A10:

• Форм-фактор: microATX
• Охлаждение, вентиляторы: подключение: 3 x 4 pin
• Процессор, архитектура: 15 Gen Arrow Lake
• Разъем процессора: LGA 1851
• Chipset: Intel H810
• Тип оперативной памяти: DDR5-6400, 4 DIMM, до 256 Гб
• Видеовыходы: 2 x HDMI, 1 x DP, 1 x LVDS
• Порты 2.5GBASE-T: 2
• USB порты: 12 (8 x USB 2.0, 4 x USB 3.2)
• COM порты: 5 x RS-232, 1 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Клавиатура, мышь: 1 x PS/2 (совмещенный для клавиатуры и мыши, внутренний)
• Audio: Line-in, line-out, mic-in
• Дисковая система: 1 x M.2, 2 x SATA
• Слоты расширения: 1 x PCIe x16, 1 x PCIe x4, 1 x PCIe x1, 2 x M.2 (M2242/80, E2230)
• Питание, источник: ATX 24+8 pin
• Поддерживаемые ОС: Windows 10 / 11
• Рабочая температура, град. C: -20~60
• Габаритные размеры, мм: 244 x 244
