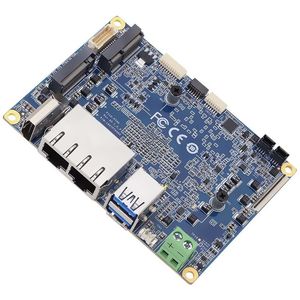

Компактная процессорная плата Aaeon PICO-PTH4 с процессорами Panter Lake

Компактная процессорная плата Aaeon PICO-PTH4 с процессорами Panter Lake

Aaeon готовит к выпуску плату PICO-PTH4 на базе семейства мобильных процессоров Panter Lake. Плата выполнена в форм-факторе Pico-ITX (100 x 72 мм) и, согласно заявлению компании, на данный момент является самым компактным решением с процессорами Panter Lake на рынке. Плата предназначена для использования в сфере робототехники, встраиваемых решений и автоматизации производства. Плата способна работать при отрицательных температурах, получила универсальные COM-порты RS-232/422/485 и дискретный интерфейс.

Aaeon будет устанавливать на PICO-PTH4 25-ваттные процессоры семейства Panther Lake, для охлаждения которых уже может быть недостаточно компактного радиатора. И поэтому в качестве опции компания будет предлагать готовый активный кулер. Плату планируется выпускать в нескольких модификациях, которые будут различаться моделью процессора и объемом оперативной памяти. Опубликован список модификаций с процессорами Core Ultra 5 325, Core Ultra 7 355 и Core Ultra X7 358H. Процессоры обращаются к оперативной памяти LPDDR5, чипы которой устанавливаются на плату при изготовлении. Стандартные модификации будут оснащаться 8 Гб LPDDR5.

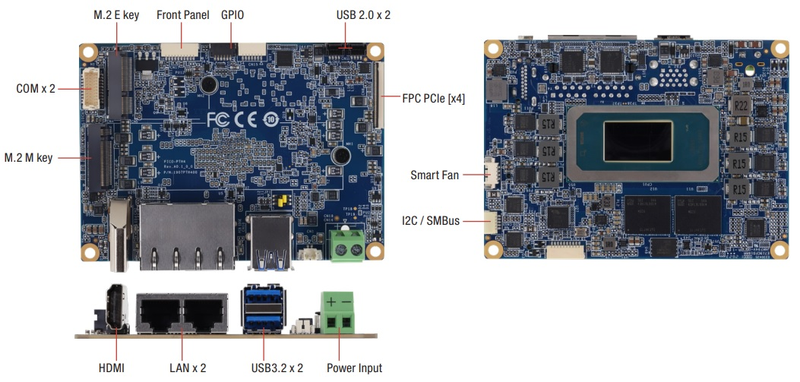

На панель внешних разъемов выведены два порта шины USB 3.2, два гигабитных порта Ethernet и видеовыход HDMI. Также на заднюю панель выходит терминал ввода питания. К внутренним коннекторам подключаются два универсальных порта RS-232/422/485, 4-канальный дискретный интерфейс GPIO, два гнезда USB 2.0. На краю платы расположен FPC-разъем шины PCI Express x4.

Плата может работать в режимах ATX и AT (всегда включен). Внешний источник постоянного тока подключается через терминал.

Модификации платы PICO-PTH4:

• PICO-PTH4-A10-0001 - процессор Core Ultra 5 325 (8 ядер, базовый TDP 25 Вт)
• PICO-PTH4-A10-0002 - процессор Core Ultra 7 355 (8 ядер, базовый TDP 25 Вт)
• PICO-PTH4-A10-0003 - процессор Core Ultra X7 358H (16 ядер, базовый TDP 25 Вт)

Опции:

• 170X000603 - кабель передней панели
• 170X000231 - кабель COM-порта
• 170X000880 - кабель USB 2.0
• PICO-PTH4-FAN01 - активный кулер

Технические характеристики PICO-PTH4-A10-0001:

• Форм-фактор: Pico-ITX
• Процессор, модель: Intel Core Ultra 5 325
• Chipset: SoC
• Объем установленной опер. памяти: 8 Гб LPDDR5
• Видеовыходы: 1 x HDMI
• Порты Gigabit Ethernet: 2
• USB порты: 4 (2 x USB 2.0, 2 x USB 3.2)
• COM порты: 2 x RS-232/422/485
• Дискретный ввод-вывод: 4 GPIO
• Audio: Line-out
• Дисковая система: 1 x M.2
• Слоты расширения M.2: 2 (E2230, M2280)
• Питание, DC (V): 12
• Поддерживаемые ОС: Windows 11, Linux
• Рабочая температура, град. C: -20~70
• Габаритные размеры, мм: 100 x 72
