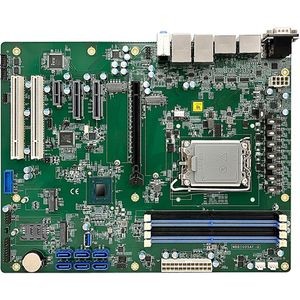

Материнская плата iBASE MMB1005 под процессоры LGA1851

В серии выпускаемых компанией IBASE серии материнских плат MM выходит модель MBB1005 форм-фактора ATX, рассчитанная на работу с процессорами Core 15-го поколения. Плата ориентирована на промышленный рынок и оснащается 4-мя последовательными интерфейсами и 4-битным интерфейсом дискретного ввода-вывода. Помимо слотов PCI Express, у новинки есть слоты шины PCI, что поможет использовать ее для модернизации компьютеров предыдущих поколений, в которых установлены контроллеры для старой шины PCI. MBB1005AF может вывести такие системы на более высокий уровень производительности за счет быстрой памяти DDR5 и процессоров Arrow Lake S с большим числом ядер.

Схемы питания платы рассчитаны на процессоры с базовым теплопакетом 65 Вт, и работает с процессорами начиная с десятиядерного Core Ultra 5 225 и заканчивая 24-ядерным Core Ultra 9 285. Для охлаждения может устанавливаться стандартный кулер, кроме него к плате подключаются два вентилятора. Процессор использует оперативную память DDR5-5600, на плате 4 слота для модулей DIMM, максимальный общий объем 192 Гб. Контролем шины PCI Express и обменом с внешними устройствами занимается PCH Q870. В качестве накопителей плата может использовать 4 SATA-устройства и два M.2 NVMe SSD в слотах 2280 M-key. В слоты E2230 и B3052 устанавливаются дополнительные контроллеры.

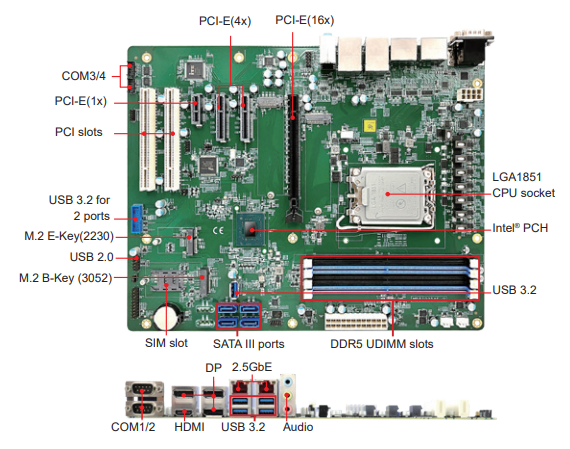

Для установки плат расширения служат слоты: 1 x PCIe x16, 2 x PCIe x4, 1 x PCIe, 2 x PCI.

К внешним коннекторам платы подключаются: два 2.5-гигабитных порта Ethernet, 4 порта USB 3.2, три видеовыхода DisplayPort, видеовыход HDMI, аудиоконнекторы, два порта RS-232/422/485. К внутренним коннекторам подключаются три порта USB 3.2, два порта USB 2.0, два COM-порта RS-232, дискретный интерфейс.

Плата работает с источниками питания ATX. Источник питания подключается через 24-контактный разъем и 8-контактный EPS.

Технические характеристики MMB1005:

• Форм-фактор: ATX
• Охлаждение, вентиляторы: подключение: 3 x 4 pin
• Процессор, архитектура: Arrow Lake S
• Разъем процессора: LGA 1851
• Chipset: Intel Q870
• Тип оперативной памяти: DDR5-5600, 4 DIMM, до 192 Гб
• Видеовыходы 1 x HDMI, 3 x DP
• Порты 2.5GBASE-T: 2
• USB порты: 9 (2 x USB 2.0, 7 x USB 3.2)
• COM порты: 2 x RS-232, 2 x RS-232/422/485
• Дискретный ввод-вывод: 4 DI, 4 DO
• Audio: Line-in, line-out, mic-in
• Дисковая система: 2 x M.2, 4 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения 1 x PCIe x16, 2 x PCIe x4, 1 x PCIe x1, 2 x PCI
• Слоты расширения M.2: 2 xM2280, 1 x E2230, 1 x B3052
• Питание, источник: ATX 24+8 pin
