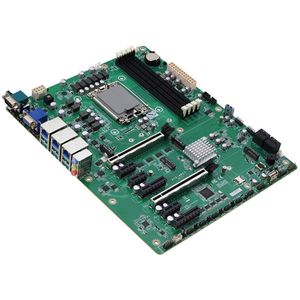

Материнская плата Aaeon ATX-Q870A для процессоров Arrow Lake-S

Новую материнскую плату форм-фактора ATX выпустит компания Aaeon. В линейке продуктов ATX компании обновлений не было уже давно и на вот днях компания объявила о выпуске материнской платы промышленного класса для процессоров Arrow Lake-S. Новинка получила название ATX-Q870A. Оснащенная шестью последовательными портами и дискретным интерфейсом плата предназначена для сборки промышленных компьютеров и модернизации оборудования предыдущих поколений.

Схемы питания материнской платы будут поддерживать Core Ultra 2xx с теплопакетом до 125 Вт, что позволит устанавливать процессоры начиная с 10-ядерного Core Ultra 5 225 до 24-ядерного Core Ultra 9 285K. Для охлаждения процессора и корпуса к плате можно подключить до 4 PWM-кулеров. Процессор использует оперативную память DDR5, в 4 слота DIMM можно установить модули максимальным общим объемом 256 Гб. Обменом с шиной и управлением периферийными устройствами занимается PCH Q870. ПО и данные могут размещаться на двух M.2 SSD и четырех SATA-устройствах. На базе PCH поддерживаются RAID-массивы 0/1/5/10.

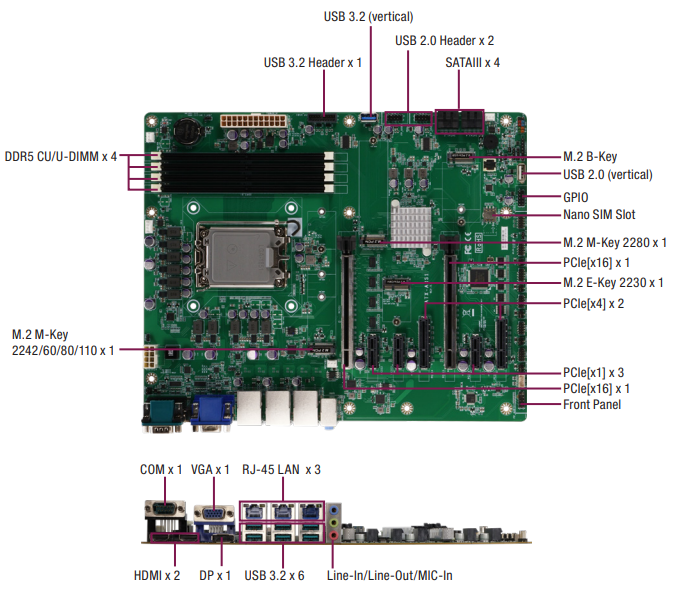

У ATX-Q870A два слота PCIe x16, два слота PCIe x4 и три слота PCIe x1. Слоты x16 работают в режимах 16+0 и 8+8. Слотом M.2 два, один 2280 M key и второй 2242/60/80/110 M key, оба поддерживают NVMe SSD.

На панель внешних разъемов выведены три порта 2.5-гигабитного Ethernet, шесть гнезд шины USB 3.2, видеоинтерфейсы DP, HDMI и VGA, COM-порт RS-232/422/485 и аудиовыходы. К внутренним коннекторам подключаются: колодка HDMI-аудио, 4 порта USB 2.0, два порта USB 3.2, дискретный интерфейс, 5 портов RS-232. Также на плате имеются два дополнительных гнезда USB Type A для установки ключей или flash-накопителей.

Плата работает от блока питания ATX, который подключается через 24- контактный разъем и 8 контактный EPS. Поддерживаются режимы AT и ATX.

Технические характеристики ATX-Q870A-A10:

• Форм-фактор: ATX
• Охлаждение, вентиляторы: подключение: 4 x 4 pin
• Процессор, архитектура: 15 Gen Arrow Lake
• Разъем процессора: LGA 1851
• Chipset: Intel Q870
• Тип оперативной памяти: DDR5-6400, 4 DIMM, до 256 Гб
• Видео контроллер: Интегрированный
• Видеовыходы: 1 x VGA, 2 x HDMI, 1 x DP: 1
• Порты 2.5GBASE-T: 3
• USB порты: 14 (6 x USB 2.0, 8 x USB 3.2)
• COM порты: 5 x RS-232, 1 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Audio: Line-in, line-out, mic-in
• Дисковая система: 2 x M.2, 4 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения: 2 x PCIe x16, 2 x PCIe x4, 3 PCI-Express x1
• Слоты расширения M.2: 2 (M2280, M2242/60/80/110)
• Питание, источник: ATX 24+8 pin
• Поддерживаемые ОС: Windows 11
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 305 x 244
• Вес, кг.: 0,8
