ET-7217RMS
| Серия | ET-7000 |
| Конструкция | Пластик |
| Монтаж.DIN-рейка | да |
| Монтаж.Настенный | да |
| Аналоговый вход | 8 каналов |
| Дискретный выход | 4 канала |
| Протокол связи | Modbus TCP, Modbus UDP |
| Разъемы и кабели | терминальный блок |
| Общее количество портов Ethernet | 2 |
| Порты 10/100Base-TX | 2 |
| LED индикаторы | RUN, E1, E2, PoE, 8 AI, 4 DO |
| Питание, DC (V) | 12~48 |
| Потребляемая мощность, Вт | 4 |
| Встроенное ПО | Web-сервер |
| Рабочая температура, град. C | -25~75 |
| Габаритные размеры, мм | 120 x 76 x 38 |
| Производитель ET-7217RMS |
ICP DAS |
Новый модуль удаленного ввода-вывода серии ET-7000 выпустила компания ICP DAS. Модуль ET-7217RMS оснащен восемью каналами измерения истинного сверднеквадратичного значения напряжения переменного тока (True RMS). Диапазон измерений составляет +150 mVrms ~ 10 Vrms. Как и другие модули серии ET-7000, модуль оснащается двумя портами Fast Ethernet и работает с протоколами Modbus TCP / Modbus UDP.
Помимо измерительных каналов, у модуля ET-7217RMS есть 4 изолированных канала дискретного вывода. Тип канала - с внешним питанием, открытый коллектор, приемник. Напряжение внешнего питания от 5 до 50 V DC, максимальный ток составляет 700 мА на канал. Каждый канал имеет защиту от превышения напряжения, превышения тока и короткого замыкания. Каналы вывода можно использовать для управления реле, механизмами и для подачи сигналов.

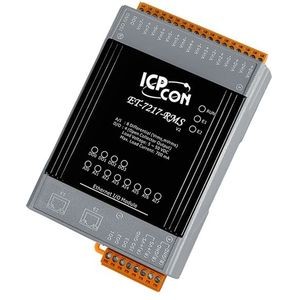

Модуль собран в плоском компактном корпусе из пластика, который может быть установлен на стену или DIN-рейку. На верхней и нижней поверхности расположены терминалы, к которым подключаются каналы ввода и вывода. Также на нижней поверхности находятся два порта 10/100BaseTX Ethernet. Порты работают в режиме коммутатора, что позволяет встраивать модули в уже существующий сегмент локальной сети или объединять модули последовательно по принципу цепочки.
Подключение к измерительным каналам:
Подключение к дискретным выходам:
Питание модуля осуществляется от внешнего источника постоянного тока напряжением 12~48 вольт. Также производителем предлагается модель PET-7217RMS, которая аналогична ET, но при этом может быть запитана от источника PoE.
Технические характеристики ET-7217RMS:
- Серия: ET-7000
- Конструкция: Пластик
- Монтаж: DIN-рейка, настенный
- Аналоговый вход: 8 дифференциальных каналов с функцией измерения TRMS
- Дискретный выход: 4 канала (открытый коллектор с изоляцией, приемник, Imax = 700 мА/канал, V=5~50 В DC, защита от превышения тока, напряжения и к.з.)
- Протокол связи: Modbus TCP, Modbus UDP
- Общее количество портов Ethernet: 2
- Порты 10/100Base-TX: 2
- Выходной разъем: терминал
- LED индикаторы: RUN, E1, E2, PoE, 8 AI, 4 DO
- Питание, DC (V): 12~48
- Потребляемая мощность, Вт: 4
- Встроенное ПО: Web-сервер
- Рабочая температура, град. C: -25~75
- Габаритные размеры, мм: 120 x 76 x 38
