VDX3-PITX-7D5S1
| Форм-фактор | Pico-ITX |
| Охлаждение, тип | Пассивное (fanless) |
| Процессор, архитектура | emb Vortex |
| Процессор, модель | Vortex86DX3 (1 ГГц, 2 ядра) |
| Разъем процессора | Процессор несъемный |
| Chipset | SoC |
| Тип оперативной памяти | DDR3 |
| Объем установленной опер. памяти | 2 Гб |
| Видео контроллер | Интегрированный |
| Максимальное разрешение | 1920 x 1080 |
| Видеовыходов, всего | 1 |
| Видеовыходы VGA | 1 |
| Прочее | 8 каналов AI (11 бит ЦАП) |
| Общее количество портов Ethernet | 1 |
| Порты 10/100Base-TX | 1 |
| USB порты | 4 (USB 2.0) |
| USB порты, количество | 4 |
| USB порты, USB 2.0 | 4 |
| Дискретный ввод-вывод | 8 GPIO |
| Дисковая система | 1 x SATA, 1 x SD |
| Дисковая система.SD | 1 |
| Дисковая система.SATA | 1 |
| Питание, DC (V) | 5 |
| Потребляемая мощность, Вт | 5 |
| Поддерживаемые ОС | DOS, OS/2, Windows XP / XPE / WePOS / CE, Linux, QNX, Vxworks, FreeBSD |
| Рабочая температура, град. C | -20~70 |
| Габаритные размеры, мм | 100 x 72 |
| Вес, кг. | 0,1 |
| Производитель VDX3-PITX-7D5S1 |
ICOP Technology |
Тайваньская компания ICOP предлагает процессорную плату VDX3-PITX, предназначенную для сборки компактных компьютеров и встраиваемого монтажа. Плата использует процессор Vortex86DX3, разработанный компанией-партнёром DM&P Electronics. Процессоры семейства Vortex86 имеют невысокое тепловыделение (т.к. относятся к встраиваемому классу) и совместимы с операционными системами DOS, QNX, Windows XP, Windows CE 6, Windows 7. Совместимость с операционными системами предыдущих поколений делает продукты на базе Vortex86DX3 пригодными для ремонта и модернизации промышленного оборудования, работающего под управлением ОС реального времени, Windows XP и с 32-разрядными сборками Linux.

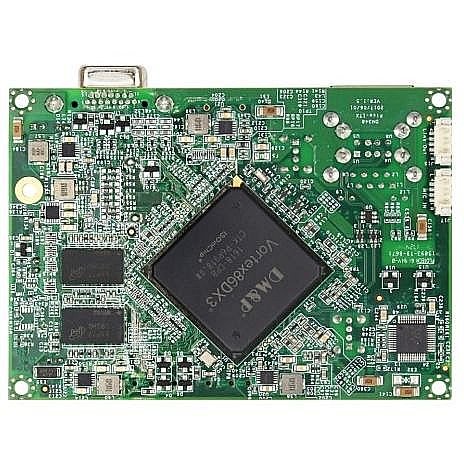

В отличие от традиционной для ICOP компоновки с большим количеством всевозможных разъёмов "на все случаи жизни", плата VDX3-PITX выполнена в минималистском стиле, что позволило разработчикам сделать самостоятельную плату в габаритах процессорного модуля. На плате установлен процессор Vortex86DX3 с тактовой частотой 1 ГГц. В зависимости от модификации, процессор будет одно- или двухъядерный. Процессор использует оперативную память DDR3 объемом 2 Гб, чипы которой распаяны непосредственно на поверхности платы. Невысокий, по современным стандартам, объём памяти обусловлен тем, что плата VDX3-PITX ориентирована прежде всего на запуск компактных операционных систем, которые не требуют много ресурсов. В качестве накопителя для размещения ПО и данных плата использует SATA-устройство и карту памяти microSD. Плата адаптирована под установку SATA-DOM производства IСOP, для которых уже сделано крепёжное отверстие.

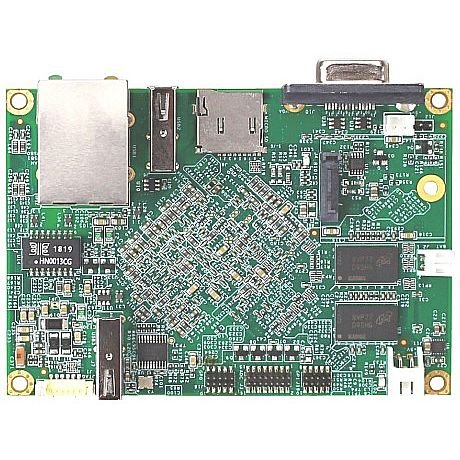

У платы VDX3-PITX лишь несколько внешних разъёмов: порт Ethernet, четыре гнезда шины USB 2.0, видеовыход VGA. Рядом с видеовыходом расположен слот для microSD-карты. К внутренним коннекторам подключаются аудиоразъёмы, 8-канальный аналоговый ввод и 8-канальный GPIO. Аналоговый ввод использует встроенный в чип Vortex86DX3 11-битный АЦП. К сожалению, спецификацию на него (тип входа, диапазоны измеряемых величин) обнаружить на сайте производителя не удалось.
Питание платы осуществляется от источника постоянного тока напряжением 5 вольт, который подключается к внутреннему коннектору.
Плата совместима с операционными системами семейства Windows XP, 32-битной Windows 7, Linux, FreeBSD, DOS и VxWorks.
Технические характеристики VDX3-PITX-7D5S1:
- Форм-фактор: PICO-ITX
- Охлаждение, тип: Пассивное (fanless)
- Процессор, модель: Vortex86DX3 (1 ГГц, 2 ядра)
- Объем установленной опер. памяти: 2 Гб DDR3
- Видеовыходы: 1 x VGA
- Прочее: 8 каналов AI (11 бит ЦАП)
- Порты 10/100Base-TX: 1
- USB порты: 4 (USB 2.0)
- Дискретный ввод-вывод: 8 GPIO
- Audio: Line-out, mic-in
- Дисковая система: 1 x SATA, 1 x SD
- Питание, DC (V): 5
- Потребляемая мощность, Вт: 5
- Поддерживаемые ОС: DOS, OS/2, Windows XP / XPE / WePOS / CE, Linux, QNX, Vxworks, FreeBSD
- Рабочая температура, град. C: -20~70
- Габаритные размеры, мм: 100 x 72
- Вес, кг.: 0,1
