Материнская плата Z682FM c четырьмя видеовыходами HDMI

Материнская плата Z682FM c четырьмя видеовыходами HDMI

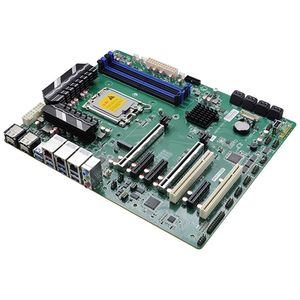

Способную работать сразу с четырьмя мониторами HDMI материнскую плату выпустила компания Shenzhen HANZSUNG Technology. Выполненная в форм-факторе ATX новинка в полной мере использует возможности встроенной графики процессоров LGA 1700 и позволит без дополнительных затрат создавать небольшие видеостены, рабочие места оператора видеонаблюдения и иных систем, требующих одновременной выдачи большого количества визуальной информации. Плата Z682FM разработана с учетом требований к продуктам промышленного сегмента, она работает при отрицательных температурах и оснащена универсальными последовательными интерфейсами. Также плата сохранила поддержку VGA и слоты PCI, что повышает совместимость платы с оборудованием предыдущих поколений.

Плата использует PCH W680 для рабочих станций и поддерживает не только процессоры Core i3/i5/i7/i9, но и процессоры Xeon для LGA 1700. Компания HANZSUNG не указала теплопакет подходящих процессоров, однако внушительный радиатор схем питания и двойной ввод дополнительного питания EPS позволяют предположить поддержку и 65-, и 125-ваттных процессоров. Управление охлаждением рассчитано на 5 вентиляторов PWM (4 pin). Процессор будет использовать оперативную память DDR5-5600, 4 модуля DIMM максимальным общим объемом 128 Гб. Для процессоров Xeon будет поддерживаться память ECC. К плате Z682FM можно подключить 8 SATA-устройств и один M.2 NVMe SSF в слоте 2280 M key. На базе PCH могут быть созданы RAID-массивы 0/1/5/10.

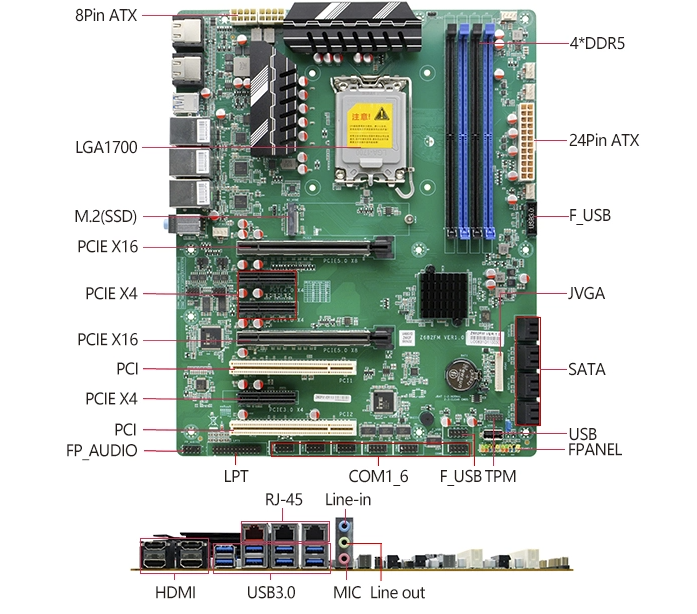

У Z682FM два слота PCI для установки плат PCI предыдущих поколений, три слота PCI Express x4 и два слота PCI Express x16. Относительно последних производитель указывает возможность работы в режиме 8+8. О режиме 16+0 на странице продукта не сообщается.

На заднюю панель выведены четыре порта HDMI, 8 гнезда шины USB 3.0, аудиоконнекторы и три гигабитных порта Ethernet. К внутренним коннекторам подключается порт VGA, 6 последовательных портов, три гнезда USB 2.0, два гнезда USB 3.0, аудиоколодка, порт LPT.

Технические характеристики Z682FM:

• Форм-фактор: ATX
• Охлаждение, тип: активное
• Охлаждение, вентиляторы: подключение: 5 x 4 pin
• Процессор, архитектура: 12/13/14 Gen Alder Lake / Raptor Lake
• Разъем процессора: LGA 1700
• Chipset: Intel W680
• Тип оперативной памяти: DDR5-5600, 4 ECC DIMM, до 128 Гб
• Видеовыходы: 1 x VGA, 4 x HDMI
• Порты Gigabit Ethernet: 3
• USB порты: 13 (3 x USB 2.0, 10 x USB 3.0)
• COM порты: 4 x RS-232, 2 x RS-232/422/485
• Audio: Line-in, line-out, mic-in
• Дисковая система: 1 x M.2, 8 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения: 2 x PCI, 3 x PCIe x4, PCIe x8
• Питание, источник: ATX 24+2x8 pin
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: -20~50
• Габаритные размеры, мм: 305 x 245
