Jetway MTX-ARS1-W880 - LGA 1851 и W880 в форм факторе Mini-ITX

Jetway MTX-ARS1-W880 - LGA 1851 и W880 в форм факторе Mini-ITX

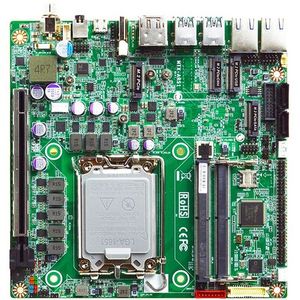

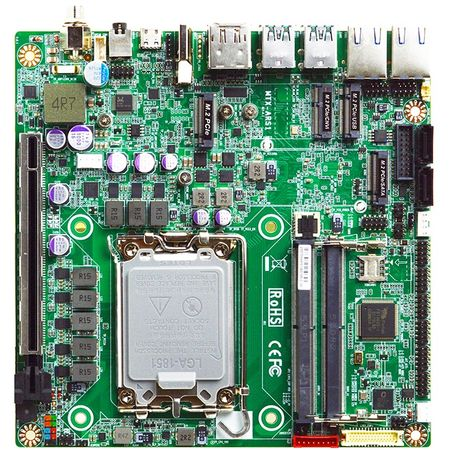

У Jetway готовится к выходу не совсем обычная материнская плата MTX-ARS1-W880. Инженеры компании уместили функционал промышленной материнской платы и полноценный процессор Arrow Lake-S в форм-фактор 170 x 170 мм. Столь компактные платы для настольных процессоров встечаются, однако как Jetway, так и другие производители чаще используют такой форм-фактор для более скромных процессоров. У платы будет слот PCI Express x16, 2.5-гигабитные порты Ethernet, 4 дисплея (включая LVDS), универсальные COM-порты, дискретный интерфейс, накопители SATA и M.2 и RAID.

Плата будет поддерживать установку процессоров с теплопакетом 65 Вт, что даст ей возможность работать с большинством процессоров семейства, начиная с 10-ядерного Core Ultra 5 225 и заканчивая 24-ядерным Core Ultra 9 285 и 20-ядерным Core Ultra 7 265. Расположение крепежных отверский для кулера выглядит стандартным. Процессор испольует оперативную память DDR5-6400, два модуля SODIMM максимальным общим объемом 96 Гб. Поскольку за работу с шиной PCI Express и обслуживание внешних устройств отвечает PCH W880, поддерживается память ECC. Плата может работать с двумя устройствами SATA и двумя M.2 SSD (SATA/NVMe) в слотах M2280 и M2242. На базе PCH поддерживается RAID. Еще два слота M.2 предназначены для контроллеров беспроводной связи.

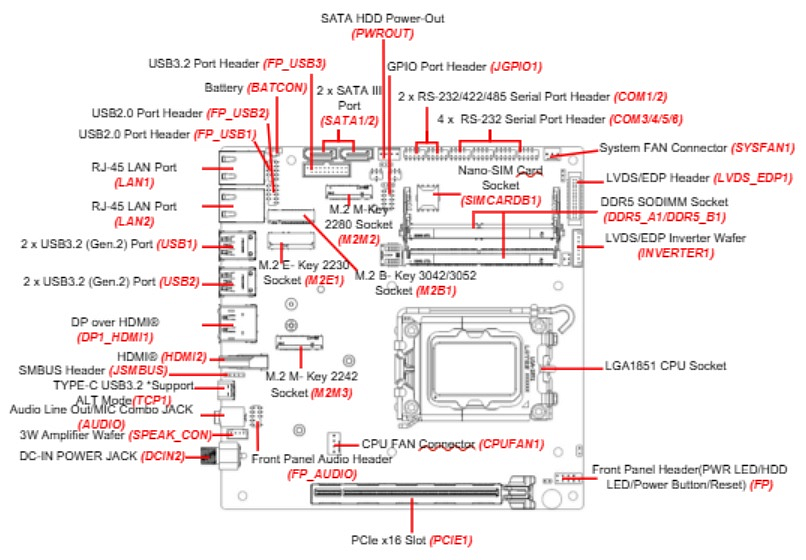

На внешние разъемы платы выведены два 2.5-гигабитных порта Ethernet, 5 гнезд шины USB 3.2, видеоинтерфейвы HDMI и DP, аудиовыход, разъем питания платы. К внутренним коннекторам подключаются 4 гнезда шины USB 2.0, 2 гнезда USB 3.2, 8 бит GPIO, 4 порта RS-232, 2 порта RS-232/422/485, дисплей LVDS, панель HD AUDIO, динамики.

Питание платы от источника постоянного тока напряжением 12-36 вольт. Поддерживаются режимы AT и ATX.

Компания выпустит две модификации платы MTX-ARS1-W8800010 и MTX-ARS1-W8800210, которые будут различаться наличием аппаратного TPM. MTX-ARS1-W880 планируют сделать флагманской моделью, за которой последуют её упрощенные варианты с чипсетами H810 и Q870.

Технические характеристики MTX-ARS1-W8800010:

• Форм-фактор: Mini-ITX
• Охлаждение, тип: Активное
• Охлаждение, вентиляторы: подключение: 2 x 4 pin
• Процессор, архитектура: 15 Gen Arrow Lake
• Chipset: Intel W880
• Тип оперативной памяти: DDR5-6400, 2 ECC SODIMM, до 96 Гб
• Видео контроллер: Интегрированный
• Видеовыходы: 2 x HDMI, 1 x DP, 1 x LVDS
• Прочее: Intel PTT(fTPM)
• Порты 2.5GBASE-T: 2
• USB порты: 11 (4 x USB 2.0, 7 x USB 3.2)
• COM порты: 4 x RS-232, 2 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Audio: line-out / mic-in, динамики
• Дисковая система: 2 x M.2, 2 x SATA
• RAID: 0/1/5 (чипсет процессорной платы)
• Слоты расширения: 1 x PCIe x16, 4 x M.2
• Питание, источник: DC jack + 4pin
• Питание, DC (V): 12~36
• Поддерживаемые ОС: Windows 11, Linux
• Рабочая температура, град. C: -20~60
• Габаритные размеры, мм: 170 x 170
