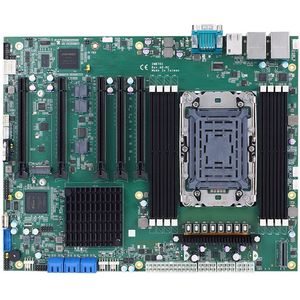

Материнская плата Axiomtek IMB701 для Xeon Scalable

Материнская плата Axiomtek IMB701 для Xeon Scalable

Axiomtek начинает поставки материнской платы IMB701 для процессоров Xeon Scalable 4 и 5 поколений. Приоритетным направлением компании всегда были компактные компьютеры и материнские платы промышленного класса на настольных процессорах, но вместе с тем за последние несколько лет Axiomtek разработала и выпустила на рынок несколько ATX- и EATX-плат для процессоров Xeon Scalable. Новинка выполнена в форм-факторе ATX и станет заменой для выпускавшейся ранее платы IMB700. Плата IMB701 предназначена для сборки серверов начального уровня и высокопроизводительных рабочих станций. Компания имеет большой опыт создания и производства плат для промышленного сегмента рынка, где требования к качеству и надежности весьма высоки, и это позволяет Axiomtek надеяться на успех в серверной области.

Плата может управлять работой четырех вентиляторов, разъемы 4-контактные. Производитель заявляет о поддержке любых процессоров Xeon Scalable 4 и 5 поколений с теплопакетом до 350Вт. Процессор использует оперативную память DDR5-5600 с поддержкой ECC, на плате 8 слотов для модулей DIMM. Максимальный общий объем составляет 512 Гб. За обмен с периферийными устройствами и работу с шиной PCI Express отвечает PCH Intel C741. В качестве накопителей к плате можно подключить 6 SATA-устройств, один M.2 x4 NVMe SSD в слоте 2280 M key и два NVMe SSD через x8 MCIO. Для обоих типов NVMe SSD поддерживается PCIe Gen5. SATA-накопители могут объединяться в RAID 0/1/5/10 на базе PCH.

Плата оснащена своим собственным видеоконтроллером, который выполнен на базе AST2600.

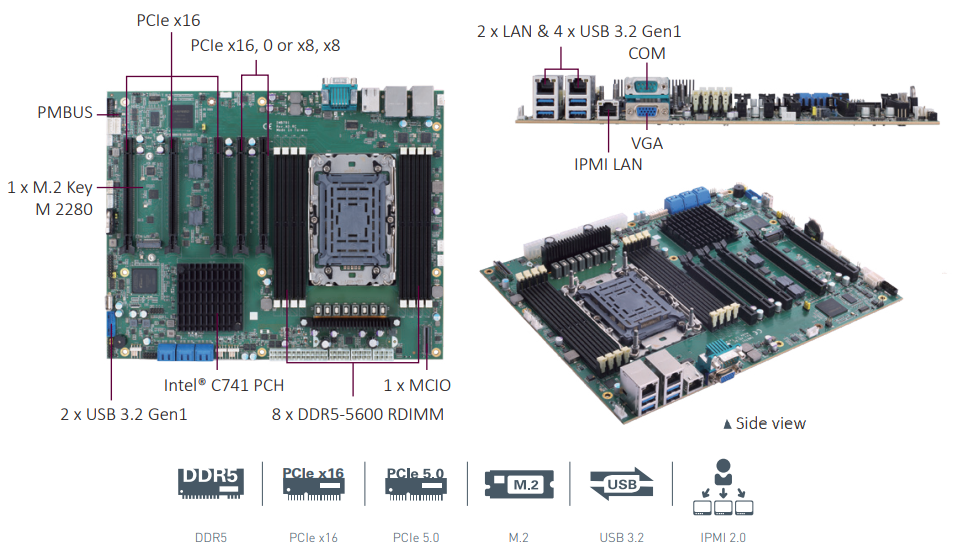

На плате находятся 5 слотов PCI Express x16 Gen5. Три слота работают как Gen5 x16, два слота работают либо в режиме x8+x8, либо как x16+0.

На панель внешних разъемов выходят два гигабитных порта Ethernet, 4 гнезда шины USB 3.2, видеовыход VGA и COM-порт RS-232. Также на заднюю панель выходит отдельный порт для IPMI (RTL8211F). К внутренним коннекторам подключаются: 2 гнезда USB 3.2, 4 2 гнезда USB 2.0, COM-порт, 8-битный дискретный интерфейс, совмещенный порт клавиатуры и мыши PS/2, плата аудио-интерфейса.

Как и многие другие платы Axiomtek, IMB701 получила дополнительное гнездо USB Type A для размещения USB-накопителя или криптоключа внутри корпуса готового устройства.

Плата работает с блоком питания ATX. Блок питания подключается через 24-контактный разъем ATX и три дополнительных EPS.

Опции к плате:

• 5938A808010E - кабель 2 x USB 2.0, 190мм
• 5938A808020E - кабель 2 x USB 2.0, 400мм
• E393242100 - плата AX93242-RC (аудикодек с разъемами)
• 5948C122800E - кабель 2 x USB 3.2, 400мм

Технические характеристики IMB701:

• Форм-фактор: ATX
• Охлаждение, тип: Активное
• Охлаждение, вентиляторы: подключение: 4 x 4 pin
• Процессор, архитектура: Xeon Scalable 4/5 Gen
• Разъем процессора: LGA 4677
• Chipset: Intel C741
• Тип оперативной памяти: DDR5-5600, 8 ECC DIMM, до 512 Гб
• Видеовыходы: 1 x VGA
• Порты Gigabit Ethernet: 2
• USB порты: 9 (3 x USB 2.0, 6 x USB 3.2)
• COM порты: 2 x RS-232
• Дискретный ввод-вывод: 8 GPIO
• Клавиатура, мышь: 1 x PS/2 (совмещенный для клавиатуры и мыши, внутренний)
• Audio: AX93242-RC
• Дисковая система: 1 x M.2, 2 x MCIO, 6 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения PCI-Express x16: 5
• Слоты расширения M.2: 1
• Питание, источник: ATX 24+3x8 pin
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 305 x 244
