Материнская плата Axiomtek IMB550 для процессоров Arrow Lake-S

Материнская плата Axiomtek IMB550 для процессоров Arrow Lake-S

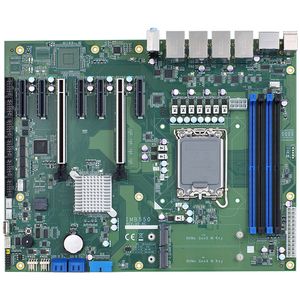

Axiomtek выпустит материнскую плату IMB550, предназначенную для установки процессоров настольного класса Arrow Lake-S. Выполненная в форм-факторе ATX, плата станет новой моделью в выпускающейся уже несколько лет серии IMB. Подобно платам IMB211/IMB50x/IMB52x/IMB530, новинка является важным продуктом в предлагаемом компанией ассортименте. Платы этого типа используются для сборки компьютеров промышленного класса, в том числе в стоечных корпусах 2U/1U.

Плата работает с процессорами Ultra 5, Ultra 7 и Ultra 9 с теплопакетом до 125 Вт. Крепление кулера стандартное и могут быть использованные любые модели для процессоров LGA1851. Для работы в низкопрофильном стоечном корпусе производитель будет поставлять специальную модель кулера в качестве опции. Также плата может управлять еще двумя кулерами корпуса, которые подключаются через 4-контактные разъемы. Процессору потребуется оперативная память DDR5, 4 модуля DIMM максимальным общим объемом 192 Гб. Контролем шины PCIe и обменом с периферийными устройствами занимается PCH W880. В качестве накопителей плата использует 4 SATA-устройства. Два слота M.2 2280 M-key служат для установки NVMe SSD.

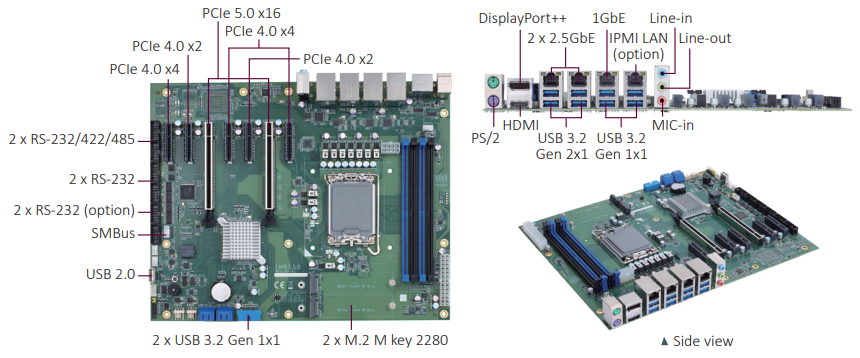

У платы два слота x16, три слота x4 и два слота x2. Слоты x16 могут работать как 16+0 или как 8+8. Разъемы слотов x4 и x2 позволяют устанавливать платы x16.

На панель внешних разъемов выведены порты клавиатуры и мыши PS/2, видеоинтерфейсы Display Port и HDMI, 8 гнезд шины USB 3.2, аудиоконнекторы и три порта Ethernet. На опубликованных фото также виден четвертый порт LAN для IPMI, который является опцией и на стандартной модификации платы присутствовать не будет. К внутренним коннекторам подключаются два гнезда RS-232/422/485, два гнезда RS-232, 8-битный дискретный интерфейс, устройство USB 2.0, два гнезда USB 3.2.

Плата подключается к источнику питания ATX. Схемы питания IMB550 могут работать в режимах AT и ATX.

Опции к плате IMB550:

• 5948C122800E - планка с 2 гнездами USB 3.2
• 594G5208000E - кабель SATA
• 59380402010E - планка с 1 гнездом COM-порта
• 59380703000E - планка с 2 гнездами COM-порта
• 713000000500 - низкопрофильный кулер для корпуса 1U
• 711000002500 - кулер для корпуса 2U/4U

Технические характеристики IMB550-ARL:

• Охлаждение, вентиляторы: подключение: 3 x 4 pin
• Разъем процессора: LGA 1851
• Chipset: Intel W880
• Тип оперативной памяти: DDR5-4400, 4 DIMM, до 192 Гб
• Видеовыходы: 1 x HDMI, 1 x DP
• Порты Gigabit Ethernet: 1
• Порты 2.5GBASE-T: 2
• USB порты: 11 (USB 2.0, 10 x USB 3.2)
• COM порты: 2 x RS-232, 2 x RS-232/422/485
• Дискретный ввод-вывод: 8 DI/DO
• Клавиатура, мышь: 1 x PS/2 клавиатура, 1 x PS/2 мышь (внешние отдельные разъемы)
• Audio: Line-in, line-out, mic-in
• Дисковая система: 2 x M.2, 4 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения: 2 PCIe x16, 3 PCIe x4, 2 PCIe x2
• Слоты расширения M.2: 2 M2280
• Питание, источник: ATX 24+8 pin
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 305 x 244
