Процессорная плата Aaeon PICO-ADN2 форм-фактора Pico-ITX

Процессорная плата Aaeon PICO-ADN2 форм-фактора Pico-ITX

Компактную процессорную плату для встраиваемых решений выпустит AAEON Technology. Плата форм-фактора Pico-ITX будет использовать процессоры Alder Lake N и предустановленную оперативную память LPDDR5. Плата практически лишена традиционных внешних разъемов и предназначена для установки в информационные киоски, оснащения промышленных транспортных средств и информационных систем гражданского транспорта.

Плата будет оснащаться процессорами N97 и Core i3-N305 с теплопакетом 12 и 15 Вт соответственно. Плата не оснащается охлаждающими устройствами и подбором радиатора нужно будет заняться разработчику готового устройства. Процессор будет использовать оперативную память LPDDR5 объемом 8/16 Гб , чипы которой устанавливаются на плату при изготовлении. Накопителем для ПО и данных служит mSATA SSD, а для установки дополнительных контроллеров служит слот M.2 2230 E-key.

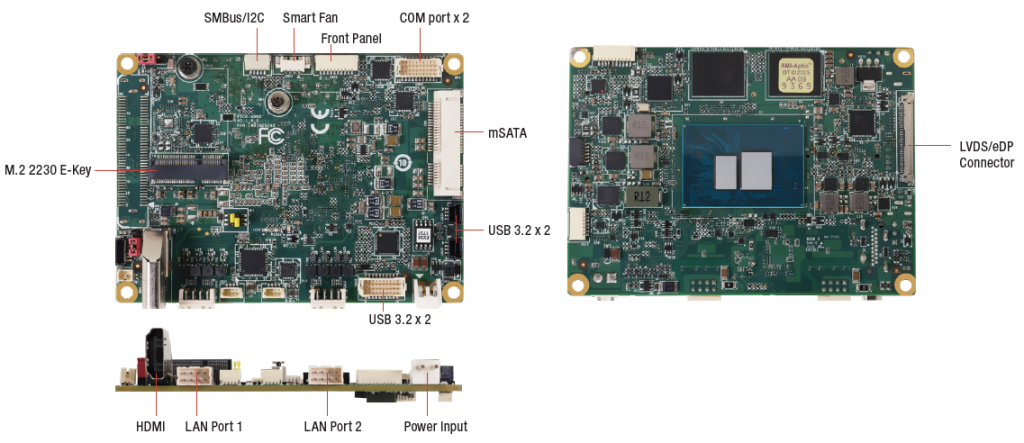

К плате подключаются: два порта Ethernet, 2 порта USB 3.2, 2 порта USB 2.0, два порта RS-232/42/485, дисплей LVDS, 4-битный GPIO.

Плата работает в режимах AT и ATX. Ввод питания от источника постоянного тока напряжением 12 вольт. В качестве опции возможен выпуск платы с разъемом для подключения суперконденсатора, который послужит резервным источником питания для RTC.

Модификации PICO-ADN2:

• PICO-ADN2-A10-0001 - процессор N97 (4 ядра, 4 потока, 2,0-3,6 ГГц, TDP 12 Вт), 8 Гб LPDDR5
• PICO-ADN2-A10-0002 - процессор Core i3-N305 (8 ядер, 8 потоков, базовая тактовая частота 1,8 ГГц, TDP 15 Вт), 16 Гб LPDDR5

Опции к плате:

• 70X000609 - кабель ввода питания
• 70X000231 - кабель COM-порта
• 70X000285 - кабель порта USB 3.2
• 70X000767 - кабель данных порта LAN
• 70X000634 - кабель индикации порта LAN
• 70X000880 - кабель порта USB 2.0

Технические характеристики PICO-ADN2-A10-0001:

• Форм-фактор: Pico-ITX
• Процессор, модель: Intel N97 (2.0 ГГц)
• Chipset: SoC
• Тип оперативной памяти: 8 Гб LPDDR5
• Видеовыходы 1 x DDI, 1 x HDMI, 1 x LVDS
• Порты Gigabit Ethernet: 1
• Порты 2.5GBASE-T: 1
• USB порты: 4 (2 x USB 2.0, 2 x USB 3.2)
• COM порты: 2 x RS-232/422/485
• Дискретный ввод-вывод: 4 GPIO
• Дисковая система: 1 x mSATA
• Слоты расширения M.2: 1 (2230 E key)
• Питание, DC (V): 12
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: -20~70
• Габаритные размеры, мм: 100 x 72
