Плата Aaeon UP Xtreme ARL на базе Arrow Lake-H

На сайте Aaeon появилось описание новой платы семейства UP Xtreme. Плата UP XTREME ARL выполнена в самом крупном (120 x 120мм) форм-факторе UP и использует процессоры Arrow Lake H. В мобильном классе эти 28-ваттные процессоры занимают промежуточное положение между более мощными 55-ваттными Arrow Lake-HX и 15-ваттными Arrow Lake-U. Компоновкой и набором интерфейсов плата очень похожа на выпущенную год назад UP Xtreme i14 на процессорах Meteor Lake. Платы UP используются самой компаний Aaeon для производства компактных компьютеров EDGE, они являются готовой платформой для встраиваемых решений и DIY.

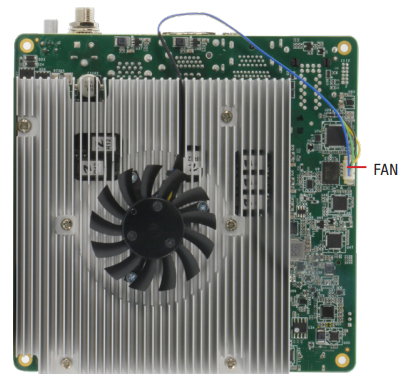

В данный момент продукт имеет статус preliminary, однако первым модификациям уже присвоены названия. Четыре модификации платы различаются моделью процессора и объемом оперативной памяти. В UP XTREME ARL будут использоваться Core Ultra 5 225H, Core Ultra 7 255H, Core Ultra 7 265H, охлаждение системы изначально сделано активным и плата будет поставляться с установленным кулером. Управление вентилятором с самой платы.

Платы будут выпускаться с уже установленными чипами оперативной памяти LPDDR5. Объем памяти составляет от 16 до 32 Гб, в даташите указано, что максимально на плате модуля может быть установлено 64 Гб. ПО и данные могут размещаться на двух M.2 SSD (M key 2280) и одном SATA-накопителе.

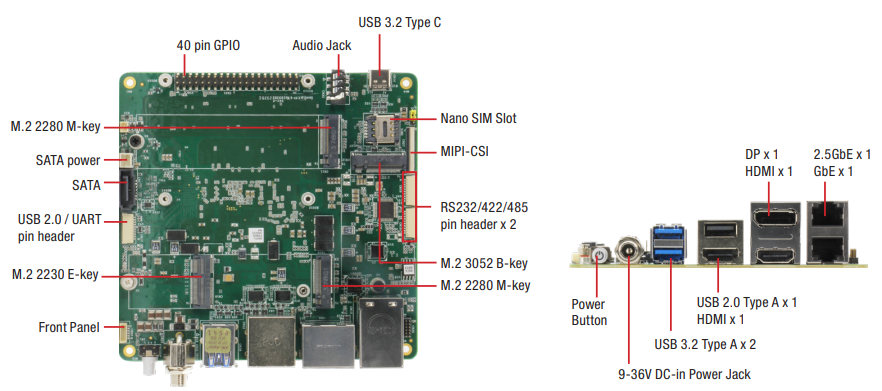

К внешним разъемам платы подключается дисплей Display Port, два дисплея HDMI, два 2.5-гигабитных порта Ethernet, устройство USB 2.0, два устройства USB 3.2 и ввод питания. На другой стороне платы имеется аудиоразъем и совмещенный разъем USB Type C/DisplayPort. На внутренние разъемы выведены: 40-контактный GPIO, MIPI, два универсальных порта RS-232/422/485, сигналы передней панели, USB/UART, SATA (данные и питание).

Плата работает с источником постоянного тока напряжением 9~36 вольт. Источник питания подключается через наружный разъем. Рядом с вводом питания находится кнопка включения.

Модификации UP XTREME ARL:

• UPX-ARL225H-A10-1600 - Core Ultra 5 225H (14 ядер), 16 Гб LPDDR5
• UPX-ARL225H-A10-3200 - Core Ultra 5 225H (14 ядер), 32 Гб LPDDR5
• UPX-ARL255H-A10-3200 - Core Ultra 7 255H (16 ядер), 32 Гб LPDDR5
• UPX-ARL265H-A10-6400 - Core Ultra 7 265H (16 ядер), 64 Гб LPDDR5

Опции к плате:

• 1255X00071 - адаптер сети переменного тока 120 Вт
• 1702150155 - кабель питания SATA 15 см
• 1700070200 - кабель данных SATA 20 см
• 9651210000 - комплект Wi-Fi+Bt (M.2 2230 плата с AX210, 2 антенны)

Технические характеристики UPX-ARL225H-A10-3200:

• Охлаждение, тип: Активное
• Процессор, модель: Intel Core Ultra 5 225H (1.7/1.3/0.7 ГГц)
• Chipset: SoC
• Объем установленной опер. памяти: 32 Гб LPDDR5
• Видеовыходы: 2 x HDMI, 2 x DP
• Порты 2.5GBASE-T: 2
• USB порты: 6 (3 x USB 2.0, 3 x USB 3.2)
• COM порты: 2 x RS-232/422/485
• Дискретный ввод-вывод: 40 GPIO
• Audio: line-out / mic-in
• Дисковая система: 1 x M.2, 1 x SATA
• Слоты расширения M.2: 4 (E2230, M2280, M2280, B3052)
• Питание, DC (V): 9~36
• Поддерживаемые ОС: Windows 11, Linux
• Рабочая температура, град. C: -20~70
• Габаритные размеры, мм: 122 x 120
• Вес, кг.: 0,4
