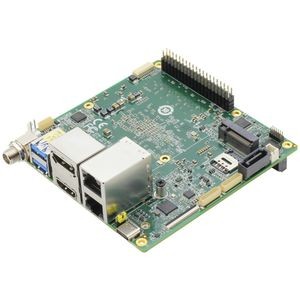

Процессорная плата Aaeon UPN-TWL c Twin Lake-N
Новая процессорая плата форм-фактора UP SQUARED PRO выходит у AAEON Technology. Плата UPN-TWL использует недавно вышедшие процессоры семейства Twin Lake-N, очень похожие на Alder Lake N, но имеющие несколько более высокие тактовые частоты. Набором разъемов и слотов новинка аналогична вышедшей ранее плате UPN-ADLN на Alder Lake N и ее можно назвать слегка обновленной версией с новым процессором. Как и у первоначальной модели, у UPN-TWL есть 40-контактный GPIO, универсальные порты RS-232/422/485, 2.5-гигабитные порты Ethernet, MIPI-CSI для камеры.

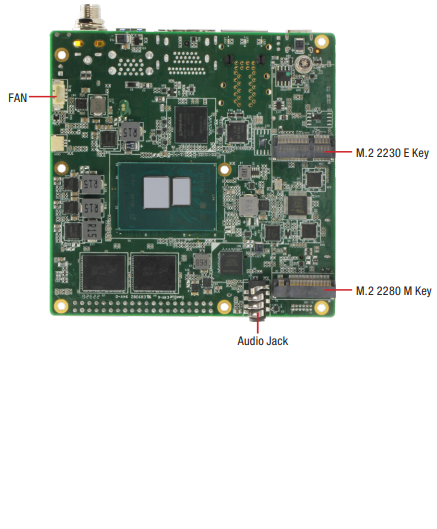

На данный момент Aaeon сообщает о трех модификациях платы, на базе процессоров N150 и Core 3 N355. Процессор N150 четырехъядерный, его базовый теплопакет состаяляет 6 Вт. У Core 3 N355 восемь ядер и теплопакет 15 Вт, это старший процессор в линейке. Охлаждение системы пассивное, плата поставляется с установленным радиатором. При этом на плате есть проприетарный разъем для подключения вентилятора. Процессор работают с оперативной памятью LPDDR5-4800, 8 или 16 Гб которой устанавливаются непосредственно на плату во время производства. Накопителем может служить SATA-устройство, M.2 SSD 2280 M Key и eMMC объемом 64 Гб. Для установки дополнительных контроллеров у UPN-TWL есть слоты 2230 E key и 3052 B key.

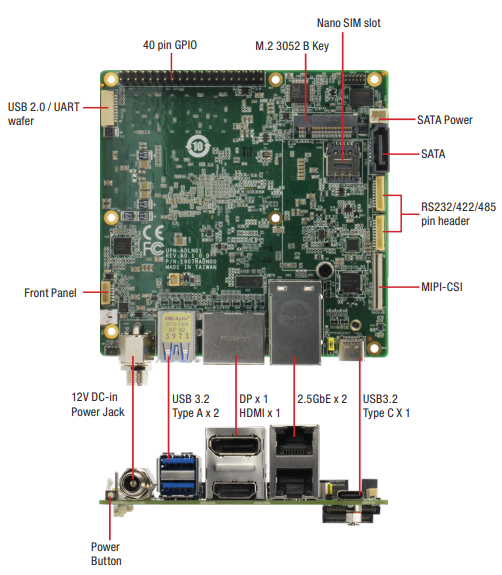

К внешним коннекторам подключаются два порта Ethernet, три USB 3.2, видеовыходы DP и HDMI, ввод питания, аудио. На внутренние коннекторы выведены (по часовой стрелке): колодка передней панели, два порта USB 2.0, GPIO, питание SATA, данные SATA, порты RS-232/422/485, MIPI-SCI.
Плате требуется источник постоянного тока напряжением 12 вольт, она работает в режимах AT и ATX.
Модификации UPN-TWL:
- UPN-TWLN150-A10-0864 - процессор N150, 8 Гб RAM
- UPN-TWLI3-A10-0864 - процессор Core 3 N355, 8 Гб RAM
- UPN-TWLI3-A10-1664 - процессор Core 3 N355, 16 Гб RAM
Опции к плате UPN-TWL:
- 1255X00032 - адаптер сети переменного тока 72 Вт
- 1709070500 - кабель данных SATA
- 1702150155 - кабель питания SATA 15 см
- 1702150306 - кабель питания SATA 30 см
- 1701100180 - кабель COM-портов
- UPCR-CAMB-A10-0001 - комплект для работы с двумя камерами (1 MIPI-CSI Camera RVP Converter Kit)
- UPCR-HDMI-A10-0001 - комплект ввода c HDMI (HDMI IN carrier board)
- UPCR-CAN1-A10-0001 - комплект CAN+USB/UART (CAN Bus Carrier Board with USB/UART)
- UPN-BRKIT-A10-0001 - клмплект креплений для платы (Bracket KIT of board fixture for all UP series)
Технические характеристики UPN-TWLN150-A10-0864:
- Охлаждение, тип: Пассивное (fanless)
- Процессор, архитектура: emb Twin Lake-N
- Процессор, модель: Intel N150 (0.8 ГГц)
- Объем установленной опер. памяти: 8 Гб LPDDR5
- Видеовыходы 1 x HDMI, 2 x DP
- Порты 2.5GBASE-T: 2
- USB порты: 5 (2 x USB 2.0, 3 x USB 3.2)
- COM порты: 2 x RS-232/422/485
- Дискретный ввод-вывод: 40 GPIO
- Audio: Line-out, mic-in
- Дисковая система: 1 x eMMC, 1 x M.2, 1 x SATA
- Объем установленного накопителя, ГБ: 64
- Слоты расширения M.2: 3 (E2230, M2280, B3042)
- Питание, DC (V): 12
- Поддерживаемые ОС: Windows 11, Linux
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 102 x 102
- Вес, кг.: 0,2
