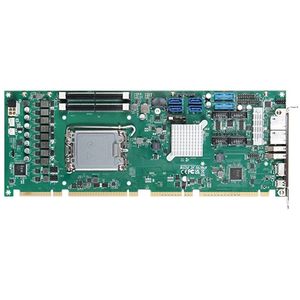

PICMG-плата Portwell ROBO-8117G2AR на базе Arrow Lake S

Portwell готовит к выпуску процессорную плату промышленного форм-фактора PICMG 1.3 на базе Arrow Lake S. Компания активно занимается новыми разработками и может оказаться одной из первых, кто предложит плату PICMG на базе новых процессоров. Плата ROBO-8117G2AR будет работать с настольными процессорами с сокетом LGA1851. Она станет использоваться как для сборки новых компьютеров, так и для модернизации систем предыдущих поколений. Представленные в 2024 году, новые процессоры используют ядра Lion Cove и Skymont, их тесты показывают несколько меньшее, нежели у Raptor Lake, энергопотребление.

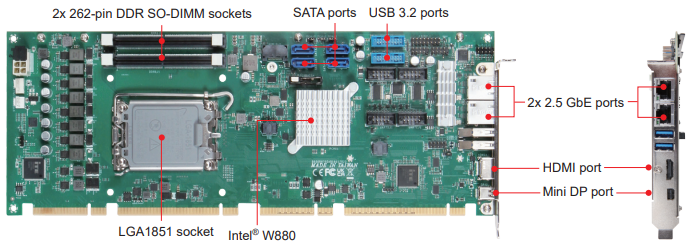

Плата будет работать с 65-ваттными процессорами настольного класса, начиная с 10-ядерного Core Ultra 5 225 и заканчивая 24-ядерным Core Ultra 9 285 и 20-ядерным Core Ultra 7 265. Хотя с платой можно использовать стандартный кулер для материнских плат, но предпочтительнее оснащать системы PICMG специальными низкопрофильными кулерами. Кроме процессорного, плата управляет 1 системным кулером. Процессор использует оперативную память DDR5-6400, устанавливаются два модуля SODIMM максимальным общим объемом 96 Гб. Контролем шины PCIe и обменом с периферийными устройствами занимается отдельный чип PCH W880, старший чипсет 800й линейки, поддерживающий память ECC и максимальное число линий PCIe. Плата работает с 6 накопителями SATA, однако непосредственно к самой плате подключаются только 4, а остальные будут два доступны с объединительной платы. Также может использоваться M.2 SSD (форм-фактор 2280 M-key) который устанавливается на другой стороне платы. Из SATA-устройств на базе PCH может быть создан массив RAID 0/1/5/10.

На панель внешних разъемов выведены два 2.5-гигабитных порта Ethernet, два гнезда USB 3.2, видеовыход HDMI, видеовыход DisplayPort с мини-разъемом. К внутренним коннекторам подключаются 4 COM-порта (два RS-232 и два RS-232/422/485), 8-канальный дискретный интерфейс GPIO, колодка аудио, 4 гнезда USB 2.0 и 4 гнезда USB 3.2. Также у платы есть внутренний коннектор HDMI для подключения третьего дисплея.

Плата работает с блоком питания ATX, который подключается через шину PICMG и 4-контастный EPS. Поддерживается только режим работы ATX.

Кабели для платы совместима с кабелями:

• B6903090 - два гнезда USB 3.2 с планкой
• B6902230 - два гнезда USB 2.0 с планкой

Технические характеристики ROBO-8117G2AR:

• Форм-фактор: PICMG 1.3
• Охлаждение, вентиляторы: подключение: 1 x 4 pin, 1 x 3 pin
• Процессор, архитектура: 15 Arrow Lake
• Разъем процессора: LGA 1851
• Chipset: Intel W880
• Тип оперативной памяти: DDR5-6400, 2 SODIMM, до 96 Гб
• Видеовыходы: 2 x HDMI, 1 x DP
• Порты 2.5GBASE-T: 2
• USB порты: 10 (4 x USB 2.0, 6 x USB 3.2)
• COM порты: 2 x RS-232, 2 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Audio: HDA
• Дисковая система: 1 x M.2, 4 x SATA
• RAID: 0/1/5/10 (чипсет процессорной платы)
• Слоты расширения M.2: 1 x 2280 M-key
• Питание, источник: шина + 4 pin
• Поддерживаемые ОС: Windows 11, Linux
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 338 x 126 x 13
