Материнская плата Mini-ITX для Meteor Lake от Aaeon

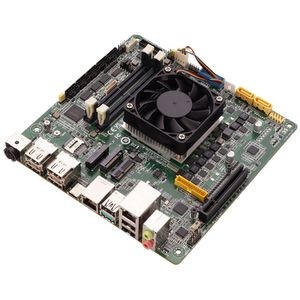

У Aaeon выходит материнская плата для 15- и 28-ваттных процессоров Meteor Lake. Новинка получила название MIX-MTLD1, она выполнена в форм-факторе Mini-ITX. Плата разработана как универсальное компактное решение, в габарите 170 x 170 мм производитель смог разместить интерфейс дискретного ввода-вывода, 4 последовательных порта, слот PCIe x8 и три слота M.2. При этом MIX-MTLD1 в полной мере использует потенциал встроенной видеоподсистемы процессоров Meteor Lake и позвояет подключать четыре независимых дисплея HDMI разрешением до 4К. Вместо одного из видеовыходов HDMI может подключаться дисплей LVDS. Плата получает питание через внешний разъем и предназначена для сборки компьютеров в малогабаритных корпусах и панельных компьютеров.

Используемые процессоры устанавливаются на плату при производстве, на данный опубликованы характеристики платы с процессором Core Ultra 5 125H. В будущем Aaeon планирует выпуск плат этой серии с процессорами серии U и другими процессорами серии H. Процессор Core Ultra 5 125H имеет базовый теплопакет 28 Вт, он охлаждается аутивным кулером, который устанавливается на процессор при изготовлении платы. Для работы процессору требуется оперативная память DDR5-5600, для экономии места на плате установлены гнезда для модулей SODIMM. Всего на плату может быть услановлено два модуля, максимальный общий объем 96 Гб.

В качестве дисковых накопителей плата может использовать два SATA-устройства и M.2 SSD в слоте 2280 M key. Для установки плат расширения есть два слота M.2 (2230 E key и 2242/2252 B key) и слот шины PCI Express x8.

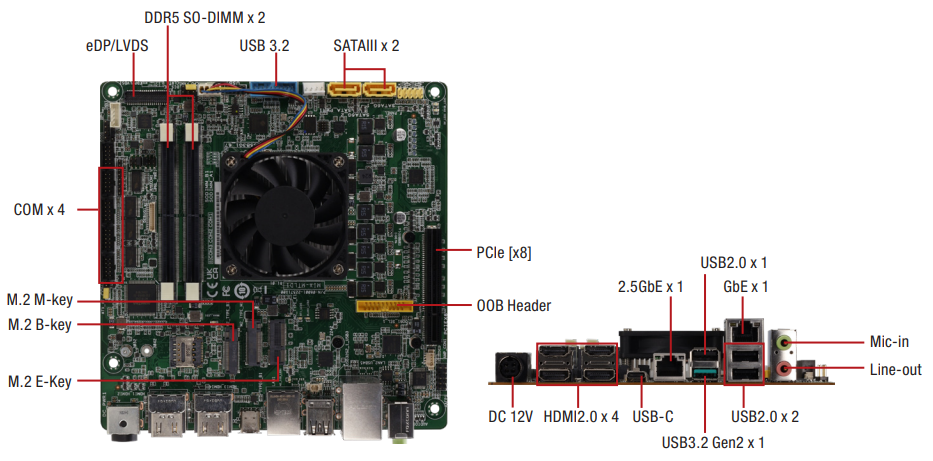

На панель внешних разъемов выведены: 4 интерфейса HDMI, 2 гнезда USB 3.2, 3 гнезда USB 2.0, аудиоразъемы, два порта Ethernet, ввод питания. К внутренним коннекторам подключаются 4 COM-порта, дисплей LVDS, два порта USB 3.2, два порта USB 2.0. Также на плате имеется разъем для подключения OOB-модуля.

Плате требуется источник постоянного тока напряжением 12 вольт. Источник подключается через 4-контактный внешний разъем, адаптер сети переменного тока с готовым разъемом доступен в качестве опции. Поддерживаются режимы AT и ATX.

Опции к плате:

• 1701100206 - кабель COM-порта
• 1709100201 - кабель с гнездами USB 2.0, 200мм
• 1700100491 - кабель с гнездами USB 2.0, 490мм
• AP-PS1255X00103 - адаптер сети переменного тока, 150 Вт

Технические характеристики MIX-MTLD1-A10-125HLV:

• Форм-фактор: Mini-ITX
• Охлаждение, тип: Активное
• Охлаждение, вентиляторы: подключение: 2 x 4 pin
• Процессор, архитектура: 14 Gen Meteor Lake
• Процессор, модель: Intel Core Ultra 5 125H (1.2/0.7/0.7 ГГц)
• Тип оперативной памяти: DDR5-5600, 2 SODIMM, до 96 Гб
• Видеовыходы: 4 x HDMI, 1 x LVDS
• Порты Gigabit Ethernet: 1
• Порты 2.5GBASE-T: 1
• USB порты: 9 (5 x USB 2.0, 4 x USB 3.2)
• COM порты: 3 x RS-232, 1 x RS-232/422/485
• Дискретный ввод-вывод: 4 DI, 4 DO
• Audio: Line-out, mic-in
• Дисковая система: 1 x M.2, 2 x SATA
• RAID: 0/1 (чипсет процессорной платы)
• Слоты расширения: 1 x PCI-Express x8, 3 x M.2
• Питание, DC (V): 12
• Поддерживаемые ОС: Windows 10 / 11
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 170 x 170
