Процессорная плата для LGA1700 размером 165 x 115 мм от Aaeon
Aaeon сообщил о выходе платы EPIC-RPS7, которая работает с 35- и 65-ваттными процессорами Core 12/13/14 поколений. Плата выполнена в форм-факторе EPIC, ее размеры составляют 165 x 115 мм. Не считая процессорных модулей COM Express, EPIC-RPS7 станет одним из самых компактных продуктов под настольные процессоры на рынке. Производитель видит сферу применения платы в области промышленной автоматизации, где она позволит создавать высокопроизводительные PLC-контроллеры. Несмотря на малые размеры, у платы 2 порта Ethernet, два видеовыхода, 8 портов USB, она получила несколько COM-портов и интерфейс дискретного ввода-вывода.

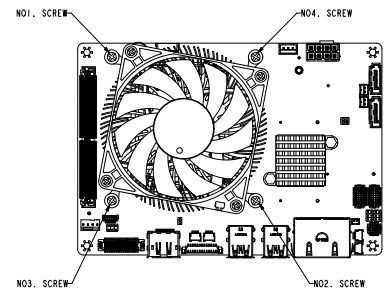

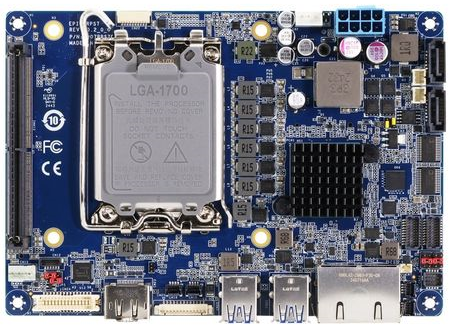

Сокет для процессора находится на верхней стороне платы, он выгладит вполне стандартным. Процессору такого класса обязательно потребуется хорошее охлаждение, подходящий активный кулер предлагается компанией в качестве опции. На фото платы можно заметить 4 крепежных отверстия для кулера, но расстояния между отверстиями Aaeon не публикует и вопрос о возможности установки на плату каких-то иных кулеров остается открытым.

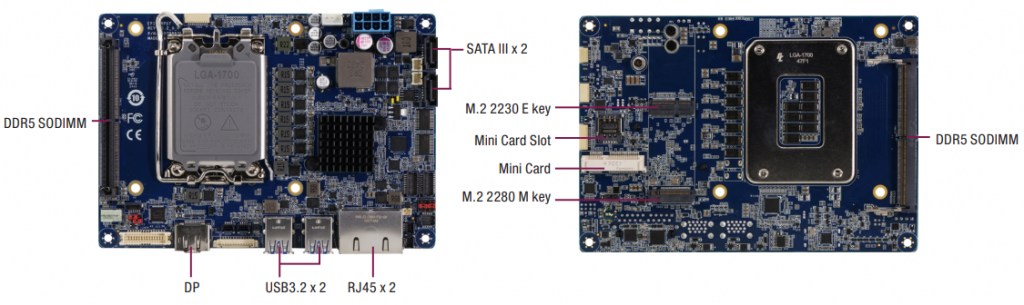

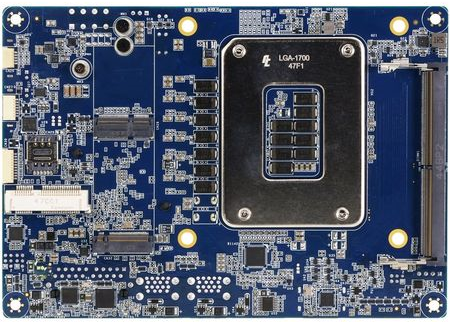

Процессор использует оперативную память DDR5, модули SODIMM. Слотов для SODIMM два, один расположен на верхней поверхности платы, другой на нижней. Верхний слот установлен вертикально, позволив инженерам выиграть несколько сантиметров места на поверхности платы. Контролем шины PCIe и обменом с периферийными устройствами занимается отдельный чип PCH H610. В качестве накопителей для размещения ПО и данных может использоваться два SATA-устройства, mSATA SSD и M.2 SSD в слоте 2280 M-key. Еще один слот (2230 E-key) служит для установки платы расширения.
На внешние коннекторы выходят два порта Ethernet, 4 порта USB 3.2 и Display Port. К внутренним коннекторам подключаются 4 порта USB 2.0, 4 COM-порта, 8-битный GPIO и VGA.
Плата работает с источником постоянного тока, напряжение которого, в зависимости от модификации, может быть 12 или 24 вольта. Поддерживаются режимы работы AT и ATX.
Опции к плате EPIC-RPS7:
- 170X000593 - кабель данных SATA 15 см
- 1702150155 - кабель питания SATA 15 см
- 170X000231 - кабель COM-портов
- 170X000880 - кабель USB
- 170X001025 - кабель ввода питания
- 1255X00021 - адаптер сети переменного тока 480 Вт
- EPIC-RPS9-FAN01 - кулер
Модификации платы EPIC-RPS7:
- EPIC-RPS7-A10-0001 - напряжение питания 19~24 вольт
- EPIC-RPS7-A10-0002 - напряжение питания 12 вольт
Технические характеристики EPIC-RPS7-A10-0001:
- Форм-фактор: Epic
- Охлаждение, тип: Активное
- Охлаждение, вентиляторы: подключение: 1 x 4 pin
- Процессор, архитектура: 12/13/14 Gen Alder Lake / Raptor Lake / Raptor Lake Refresh
- Разъем процессора: LGA 1700
- Chipset: Intel H610
- Тип оперативной памяти: DDR5-5200, 2 SODIMM, до 64 Гб
- Видеовыходы: 1 x VGA, 1 x DP
- Порты Gigabit Ethernet: 1
- Порты 2.5GBASE-T: 1
- USB порты: 6 (2 x USB 2.0, 4 x USB 3.2)
- COM порты: 2 x RS-232, 2 x RS-232/422/485
- Дискретный ввод-вывод: 8 GPIO
- Дисковая система: 1 x M.2, 1 x mSATA, 2 x SATA
- Слоты расширения 1 x Mini PCI Express, 1 x M.2 (E2230, M2280)
- Питание, DC (V): 19~24
- Поддерживаемые ОС: Windows 10, Linux
- Рабочая температура, град. C: 0~60
- Габаритные размеры, мм: 165 x 115
