3.5-дюймовая процессорная плата Axiomtek CAPA561

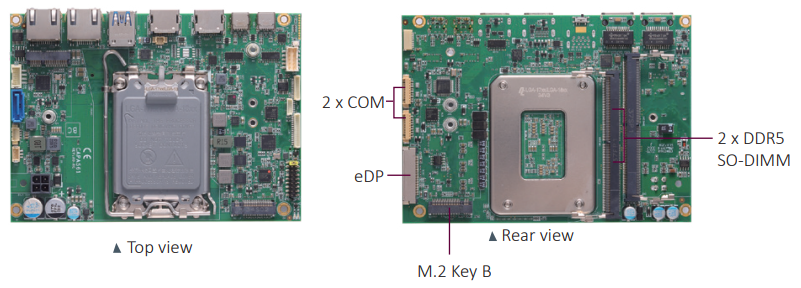

Компактную плату CAPA561 для процессоров LGA1700 также выпустит компания Axiomtek. Размеры платы составляют 146 x 104 мм, это форм-фактор 3.5 дюймов, самый маленький форм-фактор выпускаемых компанией плат. Будучи лишь немного больше процессорного модуля по размеру, плата уже является самостоятельным продуктом, со своими внешними, внутренними разъемами и слотами для плат расширения. Несмотря на малые размеры, у платы 4 внешних видеовыхода и три порта Ethernet. Также на плате CAPA561 есть универсальные COM-порты RS-232/422/485, дискретный интерфейс и порты USB 3.2.

В даташите производителя указано, что плата будет использовать процессоры с теплопакетом 15 Вт. Представители компании сообщили, что речь идет о выпущенных под сокет LGA1700 мобильных процессорах Raptor Lake-U Refresh.На плате нет отверстий для крепления стандартного кулера, подходящий к плате кулер будет включен в комплект поставки. Процессор будет использовать оперативную память DDR5-4800, на плате два слота SO-DIMM, максимальный общий объем составляет 64 Гб. Накопителем может служить одно SATA-устройство и M.2 SSD 2280 M key. Для установки плат расширения служат два слота M.2 (2230 E key и 3042/3052 B key).

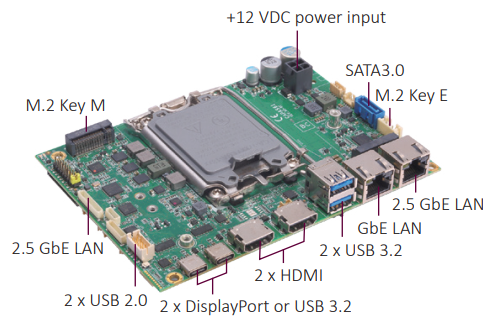

На панель внешних разъемов у платы выведены два видеоинтерфейса DisplayPort, два HDMI, четыре гнезда USB 3.2 и два порта Ethernet. Один из портов гигабитный, второй 2.5GbE. Еще один 2.5-гигабитный порт выведен на внутренний коннектор. Также через внутренние коннекторы подключаются: два порта RS-232/422/485, два порта USB 2.0, 8-битный GPIO.

Плата CAPA561 подключается к источнику постоянного тока напряжением 12 вольт. Ввод питания через 4-контактный EPS. Схемы питания платы работают в режимах ATX и AT (всегда включен).

Опции к плате:

• E393A19100 - плата со слотом для SIM-карты (AX93A19)
• E393A22100 - плата HD-аудиокодека
• 594E8422800E - кабель USB 2.0 и планка с разъемами, 180мм
• 59380880250E - кабель COM-порта, 250мм
• 594H3186800E - кабель пьезодинамика

Технические характеристики CAPA561-LGA-1:

• Форм-фактор: 3.5''
• Охлаждение, тип: активное
• Процессор, архитектура: Alder Lake, Raptor Lake
• Разъем процессора: LGA 1700
• Тип оперативной памяти: DDR5-4800, 2 SODIMM, до 64 Гб
• Видеовыходы: 2 x DP, 2 x HDMI
• Порты Ethernet: 3
• USB порты: 6 (2 x USB 2.0, 4 x USB 3.2)
• COM порты: 2 x RS-232/422/485
• Дискретный ввод-вывод: 8 GPIO
• Audio: дополнительная плата
• Дисковая система: 1 x SATA, 1 x M.2
• Слоты расширения: 3 x M.2 (M2280, E2230, B3042/3052)
• Питание, DC (V): 12
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 146 x 102
